КОНСОЛЬНЫЕ КРАНЫ
Консольные краны для производства и складов
ООО «УралКомплект» производит консольные краны для подъёма и перемещения грузов в локальной рабочей зоне. Их применяют в ремонтных мастерских, производственных и сборочных цехах, на складах, промышленных площадках, станочных участках и монтажных постах.
Консольный кран состоит из несущей опоры и стрелы — консоли, по которой перемещается грузоподъёмный механизм либо на которой закрепляется подъёмное оборудование. В зависимости от конструкции кран устанавливается на фундаменте, крепится к стене, колонне, верхней и нижней несущим конструкциям или перемещается по специальному крановому пути.
Консольные краны можно купить для участков, где нет необходимости устанавливать мостовой кран на всю площадь рабочей зоны. Кран обслуживает локальную зону рядом со станком, ремонтным постом, складским участком или местом погрузки.
Что представляет собой консольный кран

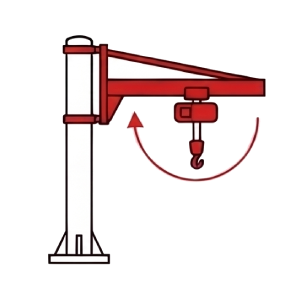

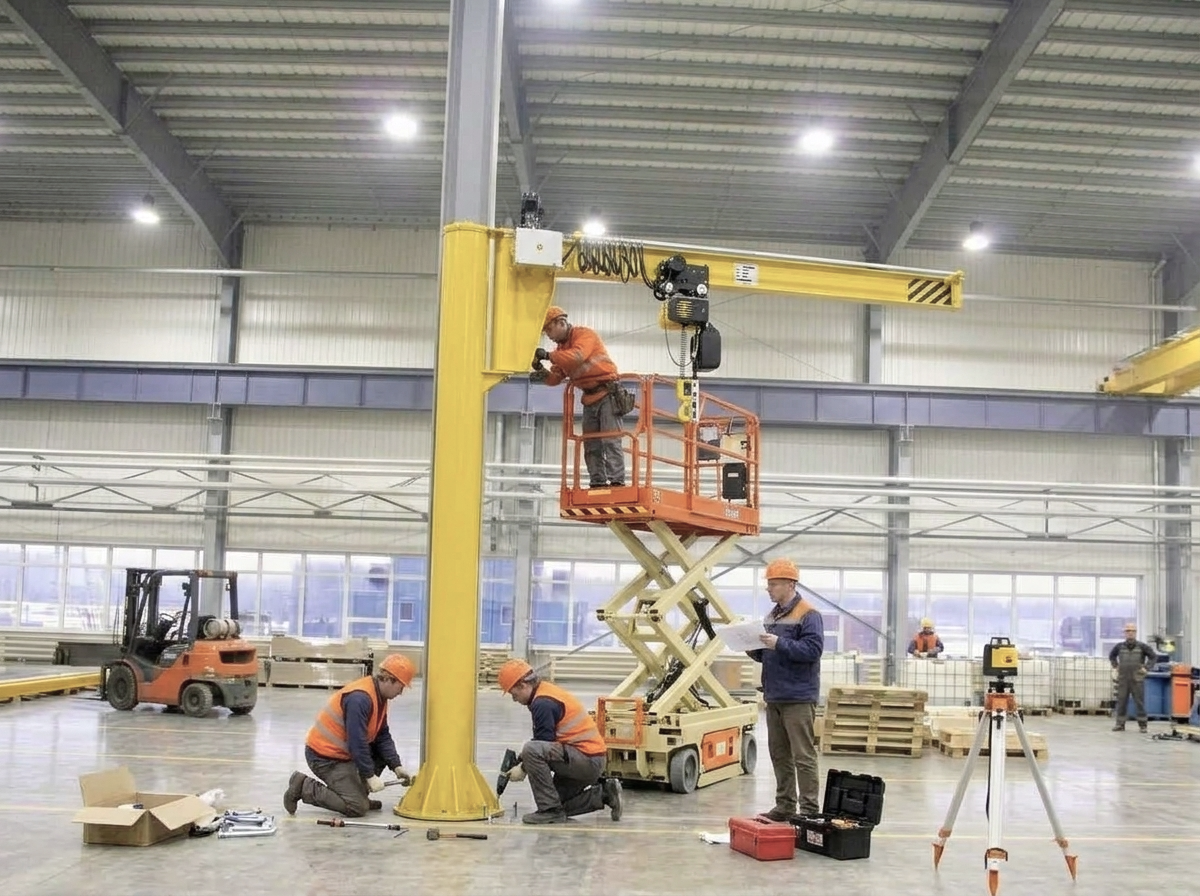

Консольный кран — это компактное подъёмное устройство с поворотной или фиксированной стрелой (консолью), закреплённой на стене, колонне или полу. Такое решение позволяет поднимать и перемещать грузы в ограниченной зоне: у станка, на рабочем месте, в местах погрузки или на небольшом складе. Они предназначены в основном для работы в помещении и подходят для операций с деталями, инструментом, заготовками и материалами, где не требуется большая зона охвата. Грузоподъёмность консольных кранов обычно составляет от 0,125 т до 5 т, что достаточно для большинства локальных задач на производстве.
Консольные краны отличаются простой установкой, доступной стоимостью и возможностью интеграции в существующие производственные линии.
Где применяются консольные краны
Консольные краны применяют:

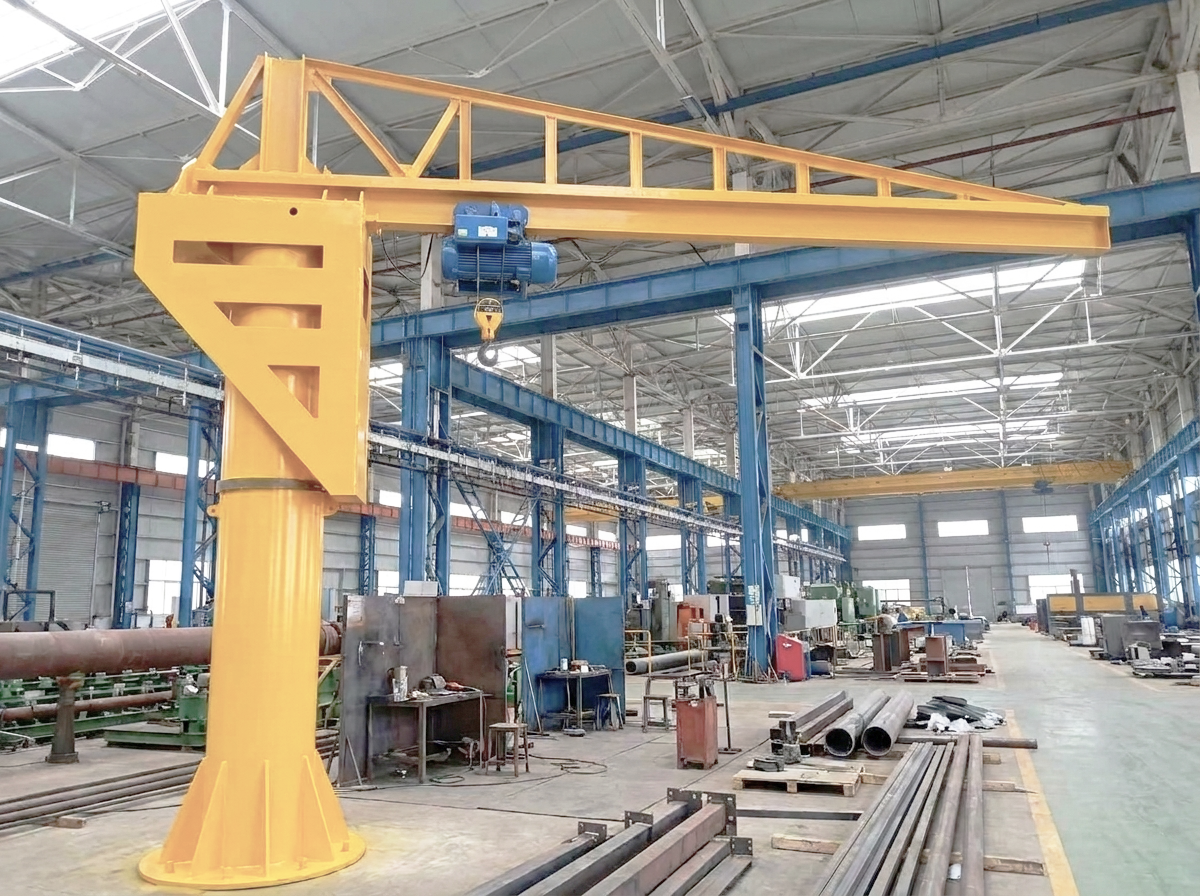

в производственных, механических и сборочных цехах
в зонах погрузки, разгрузки и перемещения грузов между рабочими постами
в ремонтных мастерских и зонах технического обслуживания

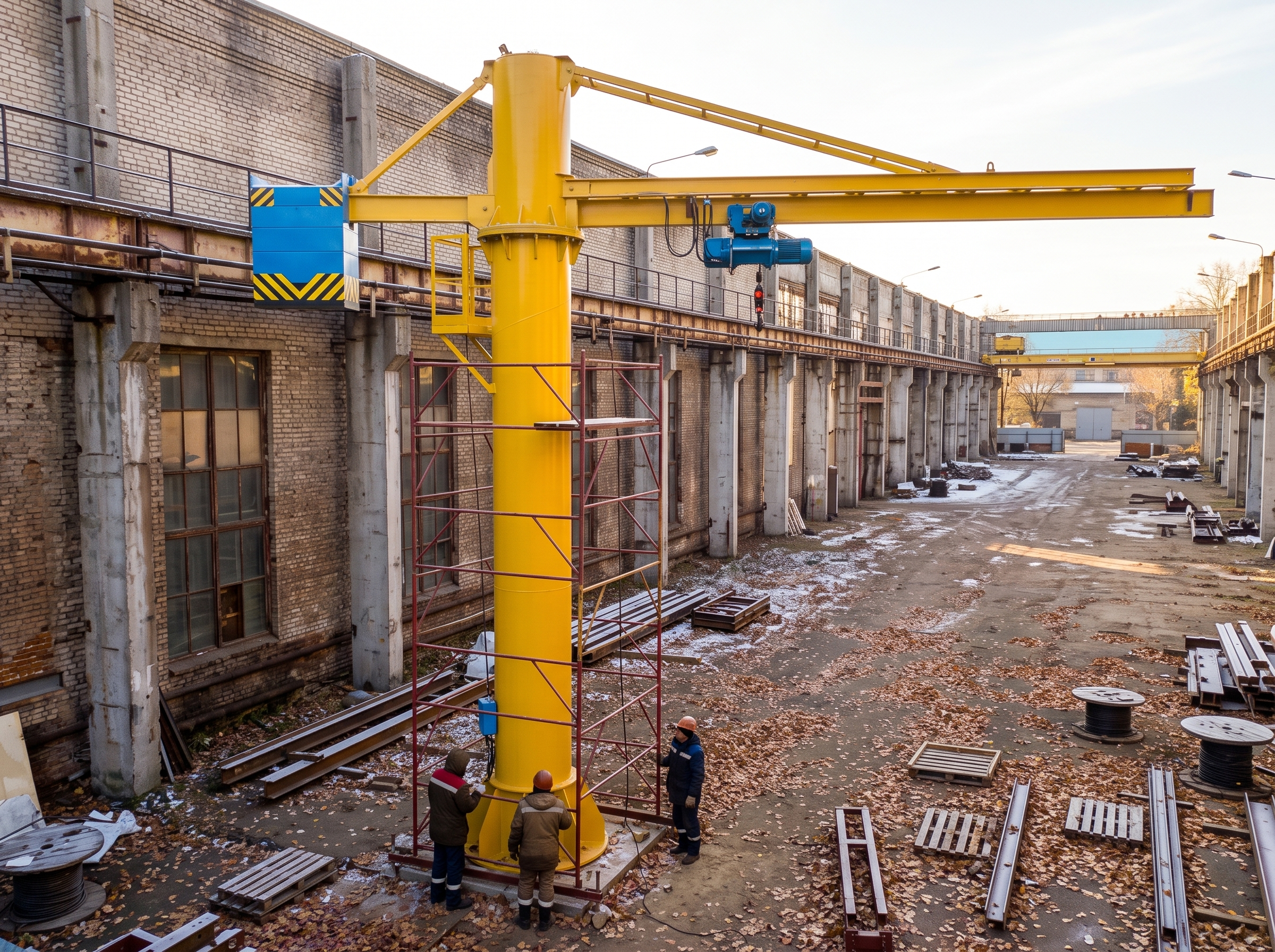

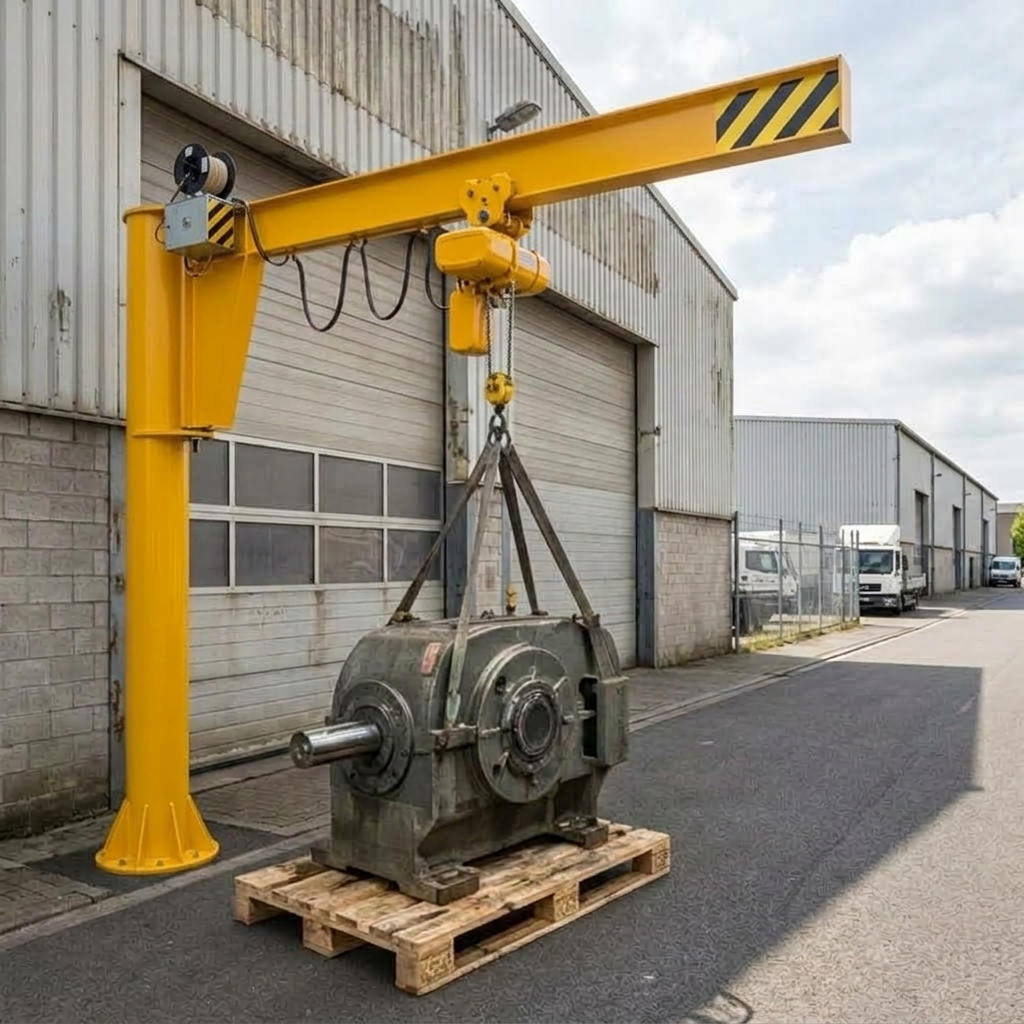

на открытых площадках вне зданий и помещений

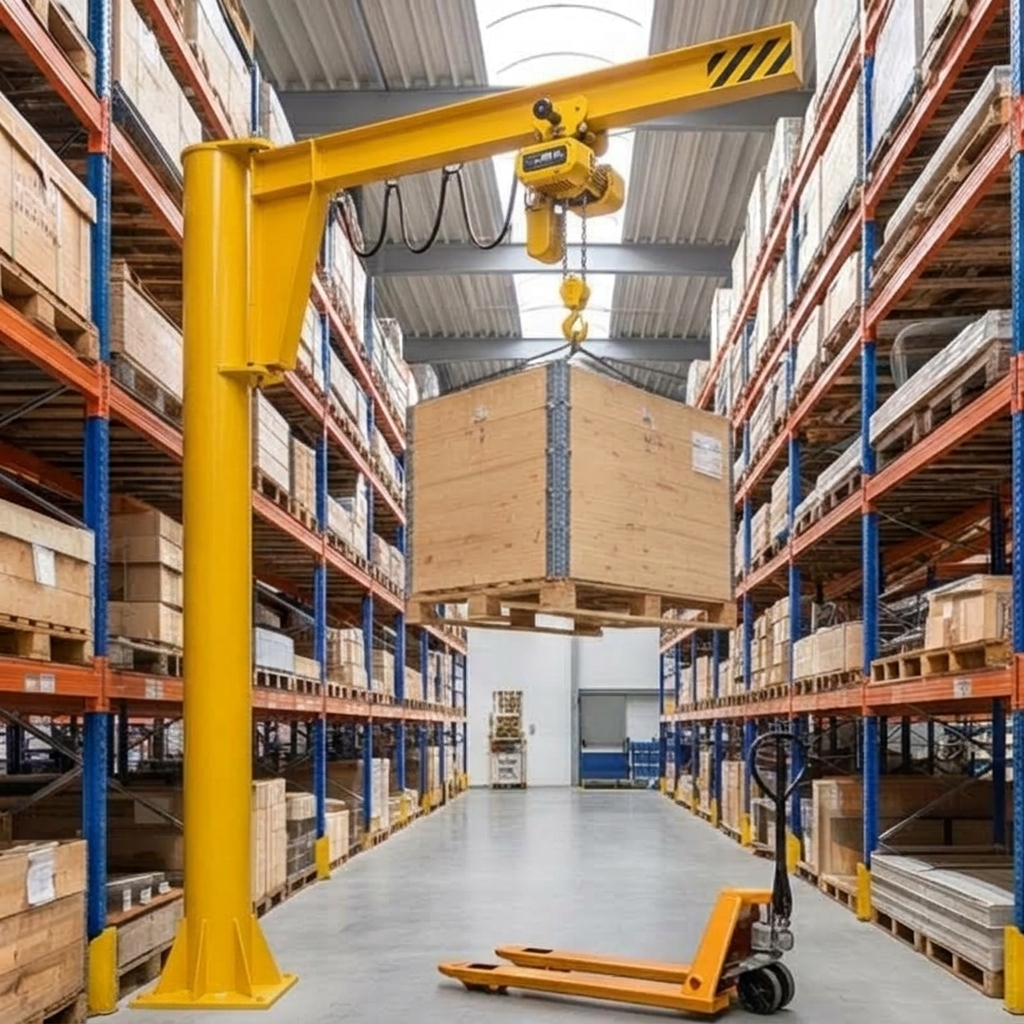

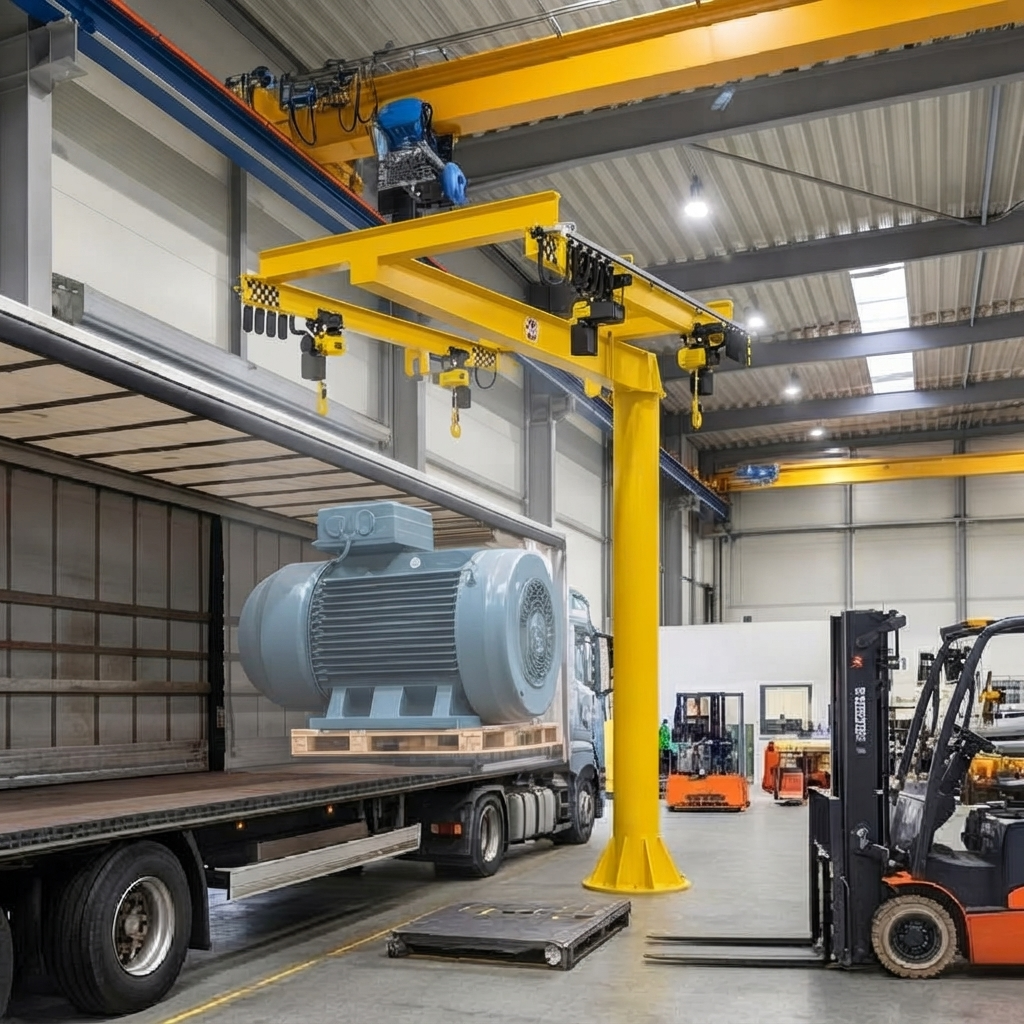

на складах, участках комплектации и внутри складских помещений

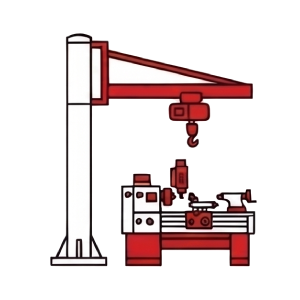

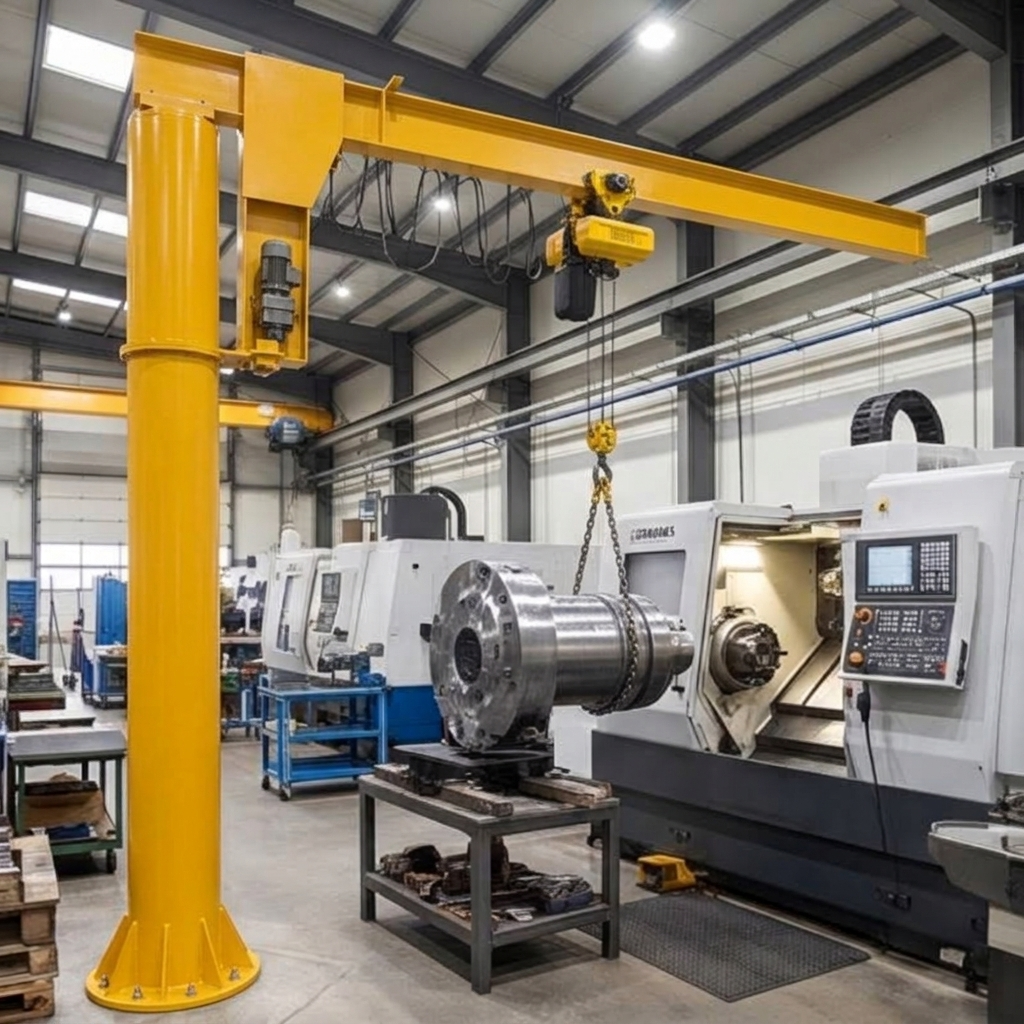

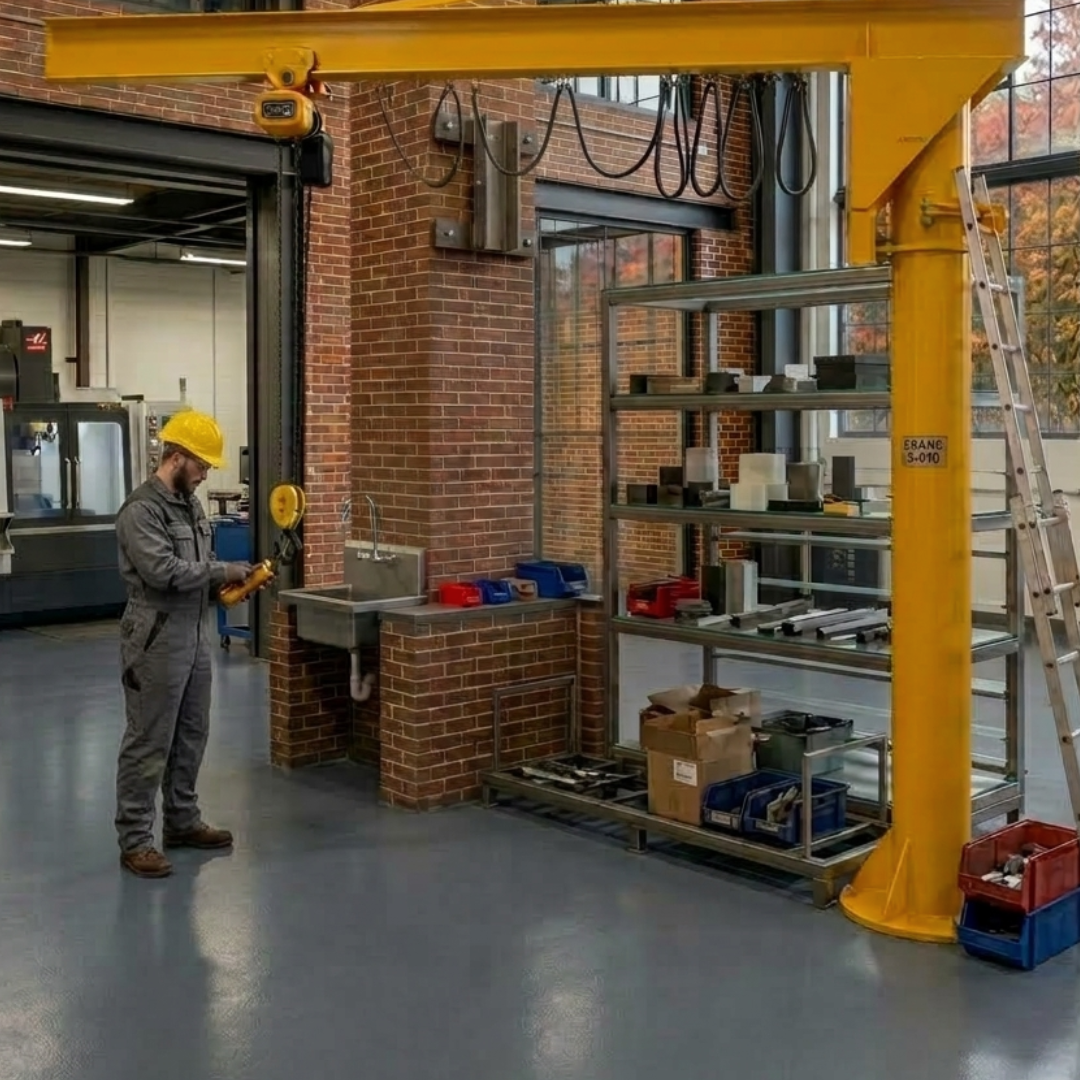

на станочных участках рядом с производственным оборудованием
на участках сборки металлоконструкций и оборудования

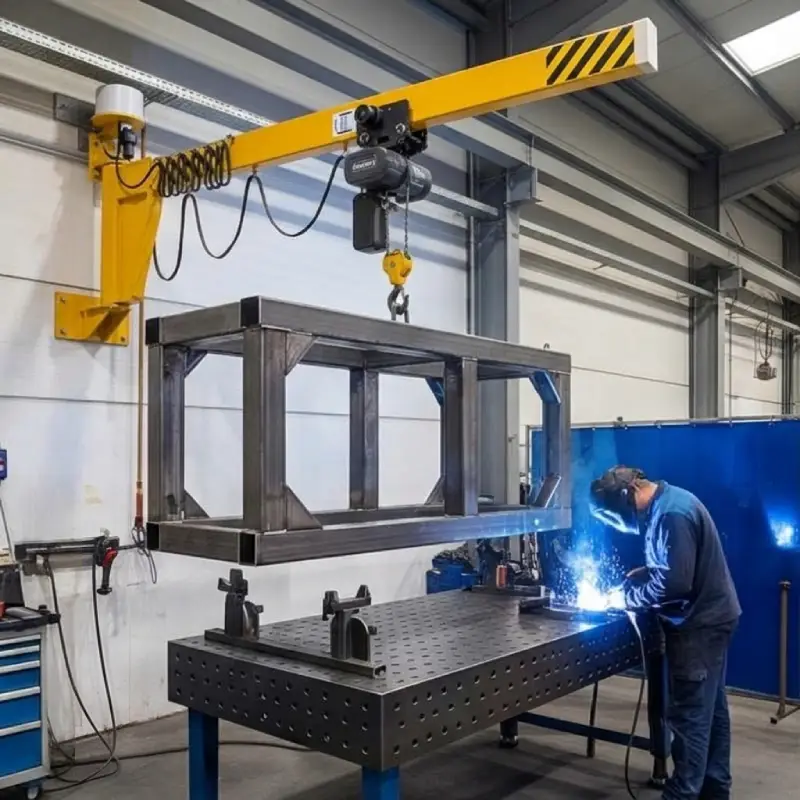

на сварочных, слесарных и монтажных постах
Тип консольного крана выбирают по рабочей зоне и способу установки.
Настенные и настенно-потолочные модели применяют рядом со стенами и колоннами.

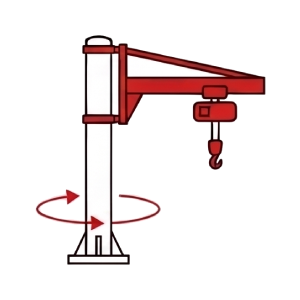

Стационарные краны на колонне обслуживают пространство вокруг собственной опоры.
Передвижные конструкции используют для работы вдоль нескольких станков или производственных постов.
Виды консольных кранов, выпускаемых ООО «УралКомплект»
Общие характеристики консольных кранов
Указанные значения являются общими характеристиками представленной линейки консольных кранов. Параметры конкретного исполнения определяются его конструкцией и техническим заданием.
Параметр
Значение
Грузоподъёмность
От 0,03 до 1 т
Высота подъема
6–48 м
Вылет стрелы
2–7 м
Угол поворота
До 360° для соответствующих исполнений
Тип сечения балки
Двутавровое или коробчатое
Управление
Дистанционный кнопочный пульт, радиоуправление или ручное управление — в зависимости от исполнения
Температура эксплуатации
От −40 до +40 °C
Исполнение и условия эксплуатации
Консольные краны изготавливаются в следующих исполнениях и условиях эксплуатации:
общепромышленное
пожаробезопасное: ПI, ПII, ПIIа, ПIII
взрывозащищённое — до IIBT4
температура эксплуатации — от −20 до +40 °C; специальное исполнение — от −40 до +40 °C
сейсмоустойчивость до 9 баллов
При проектировании учитываются температура, влажность, сейсмические требования, габариты груза и интенсивность эксплуатации.
Оснащение и комплектация консольного крана
Консольный кран комплектуется в зависимости от его грузоподъёмности, вылету стрелы, высоте подъёма, углу поворота, способу установки и интенсивности работы. Для настенного, стационарного, передвижного, электрического, ручного или двухплечевого исполнения подбирается соответствующий привод и подъёмный механизм.
Базовая комплектация может включать:
- ручной или электромеханический привод поворота;
- ручную таль, электрическую таль или стационарный подъёмный механизм;
- грузовую тележку — если она предусмотрена конструкцией консоли;
- крюковую подвеску и грузозахватное устройство;
- подвесной кнопочный пульт или радиоуправление;
- токоподвод и электрооборудование;
- тормоза, ограничитель грузоподъёмности и концевые выключатели.
Для перемещения специфических грузов кран комплектуется траверсой, захватом или другим грузозахватным устройством. Выбор зависит от массы, формы, габаритов и способа захвата груза.
Дополнительно могут устанавливаться частотный регулятор, дополнительные скорости подъёма и перемещения, радиоуправление и комплект троллейного питания. Эти решения выбираются в зависимости от условий эксплуатации, параметров рабочей зоны и частоты операций.
Управление и электропривод
Управление и дополнительное оснащение
Способ управления консольным краном выбирают с учётом типа исполнения, интенсивности грузовых операций и особенностей рабочей зоны. Для консольных кранов может применяться ручное управление, дистанционный кнопочный пульт или радиоуправление.
Для настенных консольных кранов способ поворота и тип грузоподъёмного механизма выбирают отдельно. Поворот стрелы может быть ручным, с использованием системы канатов, или электрическим. Подъём груза выполняется ручным либо электромеханическим механизмом, а электрический тельфер применяют при более интенсивной работе.
Для электрических консольных кранов по техническому заданию могут быть предусмотрены:
- грузоподъёмные устройства;
- дополнительные скорости подъёма и перемещения;
- тормоза;
- ограничитель грузоподъёмности;
- радиоуправление;
- частотный регулятор для плавного изменения скорости перемещения груза;
- комплект троллейного питания.
Комплектацию определяют по грузоподъёмности, вылету стрелы, высоте подъёма, углу поворота, типу установки и режиму работы. Для настенного крана дополнительно учитывают несущую способность стены, колонны или другой опорной конструкции, к которой крепится оборудование.
Для кранов нашего производства применяются мотор-редукторы и электрокомпоненты, подобранные с учётом грузоподъёмности оборудования, режима работы, требуемых скоростей подъёма и передвижения, способа управления и условий эксплуатации.

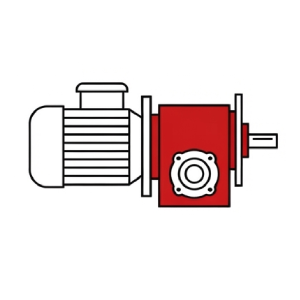

Мотор-редукторы
В составе приводов могут использоваться мотор-редукторы производства Китая и России. Они применяются в механизмах подъёма, передвижения крана, грузовой тележки и других приводных узлах.
Конкретная марка, типоразмер и параметры мотор-редуктора определяются проектом — по нагрузке, скорости, режиму эксплуатации и компоновке оборудования.

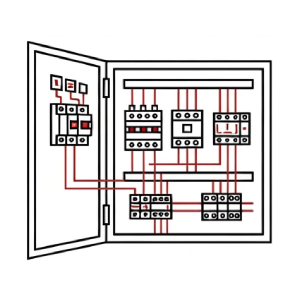

Электрокомпоненты
Система управления и электроснабжения может комплектоваться компонентами производства России и Китая.
В состав электрооборудования входят элементы управления, коммутации, защиты, электропитания и подключения приводов.
Конкретная комплектация зависит от типа крана, выбранной схемы управления, количества механизмов, токоподвода, необходимости радиоуправления, кабины или частотного регулирования.

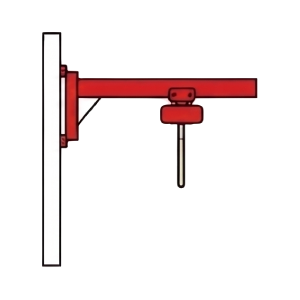

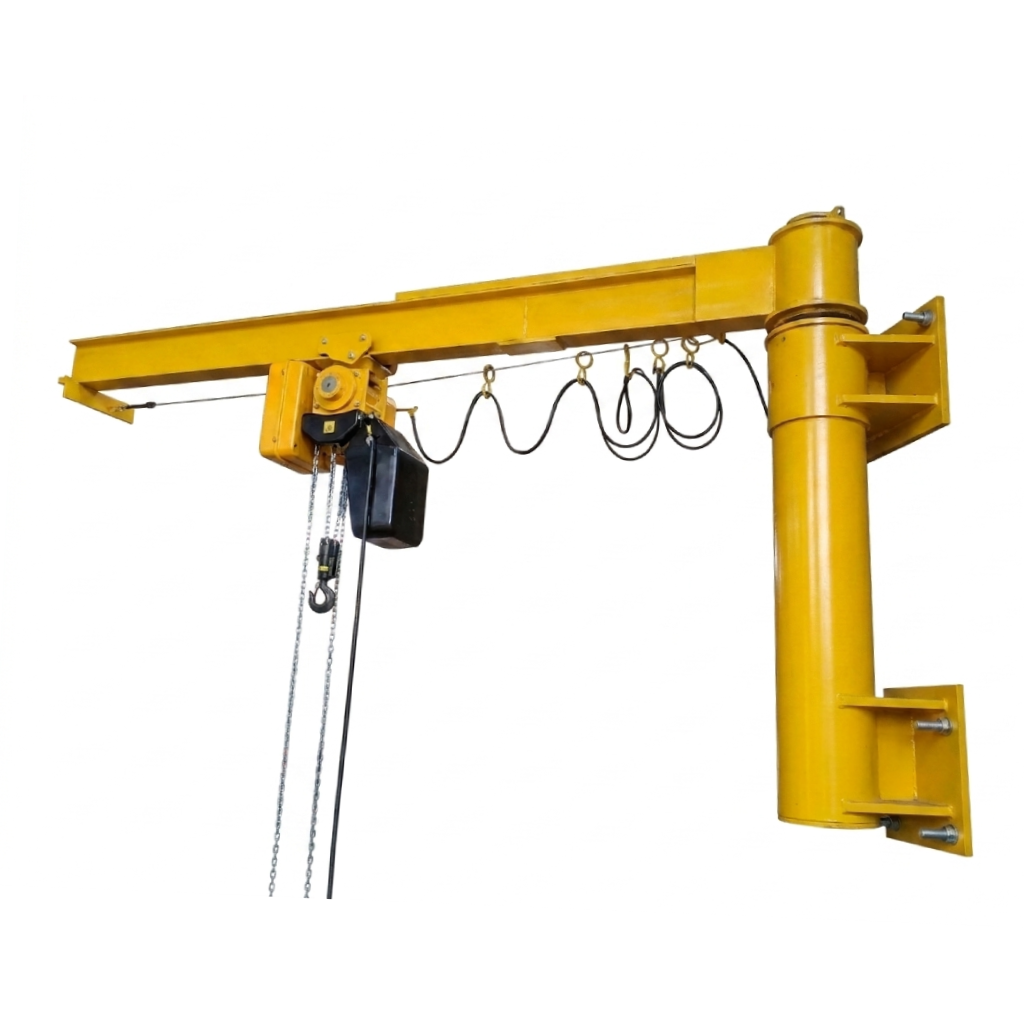

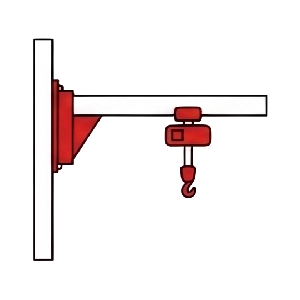

Консольный настенный кран
Настенный консольный кран крепится к стене или существующей колонне здания с помощью верхней и нижней опор. Он не требует отдельной фундаментной колонны на полу и используется для обслуживания локальных рабочих участков.
Настенное исполнение подходит для сборочных и производственных цехов, ремонтных зон и участков рядом с оборудованием.
Параметр
Значение
Грузоподъёмность
От 0,063 до 0,25 тонн
Угол поворота крана
180°
Угол поворота стрелы
До 300°
Вылет стрелы
2–4 м
Тип сечения балки
Двутавровое или коробчатое
Управление
Вручную или дистанционный кнопочный пульт
Тип привода
Ручной или электромеханический
Температура эксплуатации
От −40 до +40 °C
Консольный настенный кран — расширенное исполнение
Расширенный настенный консольный кран применяют, когда требуется большая рабочая зона, увеличенный вылет стрелы, более высокая высота подъёма или дистанционное управление.
Кран крепится к стене или колонне здания. Перед монтажом оцениваются несущая способность строительных конструкций, расположение препятствий и доступный сектор работы.
Компактное настенное исполнение
Расширенное настенное исполнение
Грузоподъёмность
От 0,063 до 0,25 т
От 0,03 до 1 т
Высота подъёма
По техническому заданию
6–48 м
Угол поворота крана
180°
До 360°
Угол поворота стрелы
До 300°
Определяется конструкцией
Вылет стрелы
2–4 м
2–7 м
Тип сечения балки
Двутавровая или коробчатая
Двутавровая или коробчатая
Управление
Ручное или дистанционный кнопочный пульт
Дистанционный кнопочный пульт или радиоуправление
Тип привода
Ручной или электромеханический
Электрический, в зависимости от исполнения
Температура эксплуатации
От −40 до +40 °C
От −40 до +40 °C

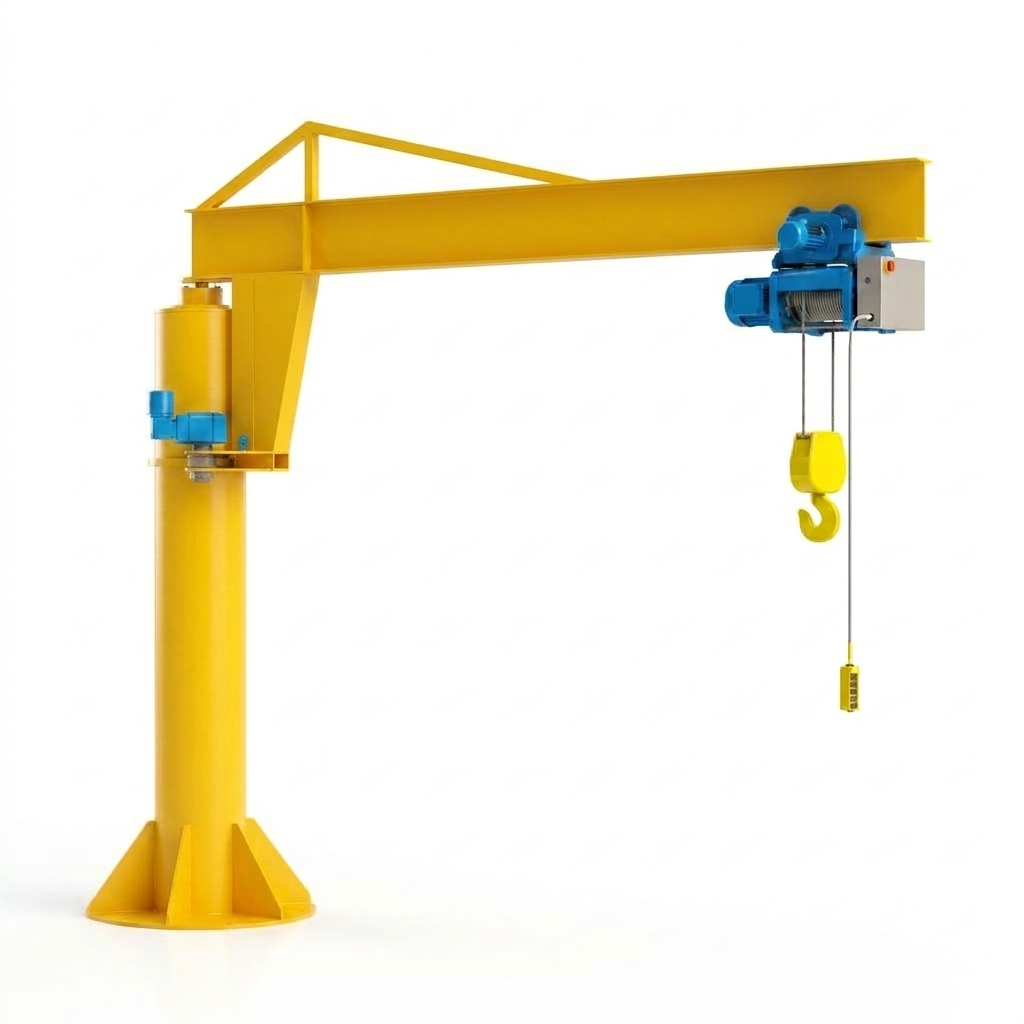

Консольный кран с поворотом 360°
Консольный кран с поворотом 360° устанавливается на отдельной опоре и обслуживает рабочую зону вокруг колонны. Такое исполнение удобно для складских, ремонтных и производственных участков, где груз необходимо перемещать по круговой зоне.
Кран может комплектоваться электрическим подъёмным механизмом, дистанционным кнопочным пультом, радиоуправлением и дополнительными устройствами безопасности.

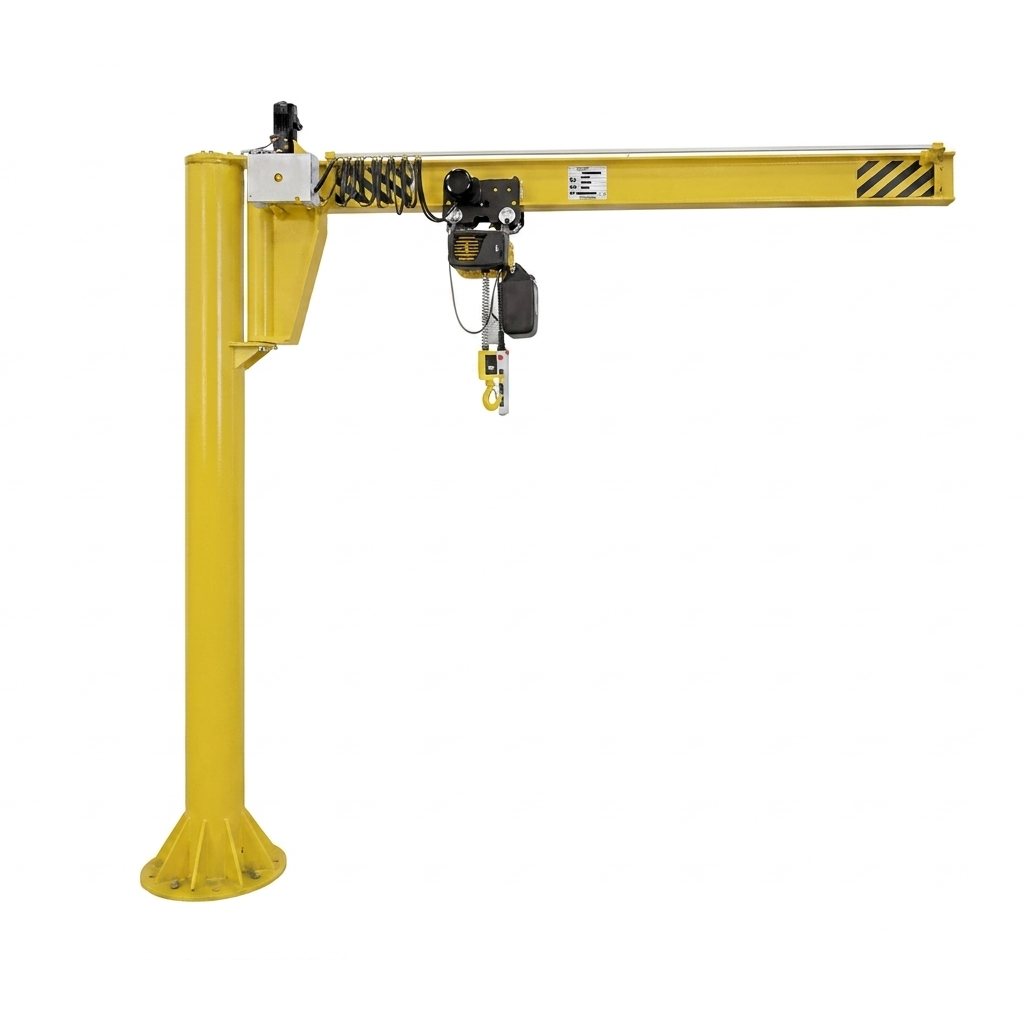

Консольный кран с поворотом до 270°
Консольный кран с поворотом до 270° предназначен для обслуживания расширенной рабочей зоны рядом со стеной, колонной или другой несущей конструкцией. Такой сектор поворота позволяет подавать груз к нескольким точкам в пределах доступной зоны.
Кран применяют в ремонтных мастерских, на складах, в производственных цехах и на участках, где требуется компактное подъёмное оборудование с увеличенным сектором поворота.

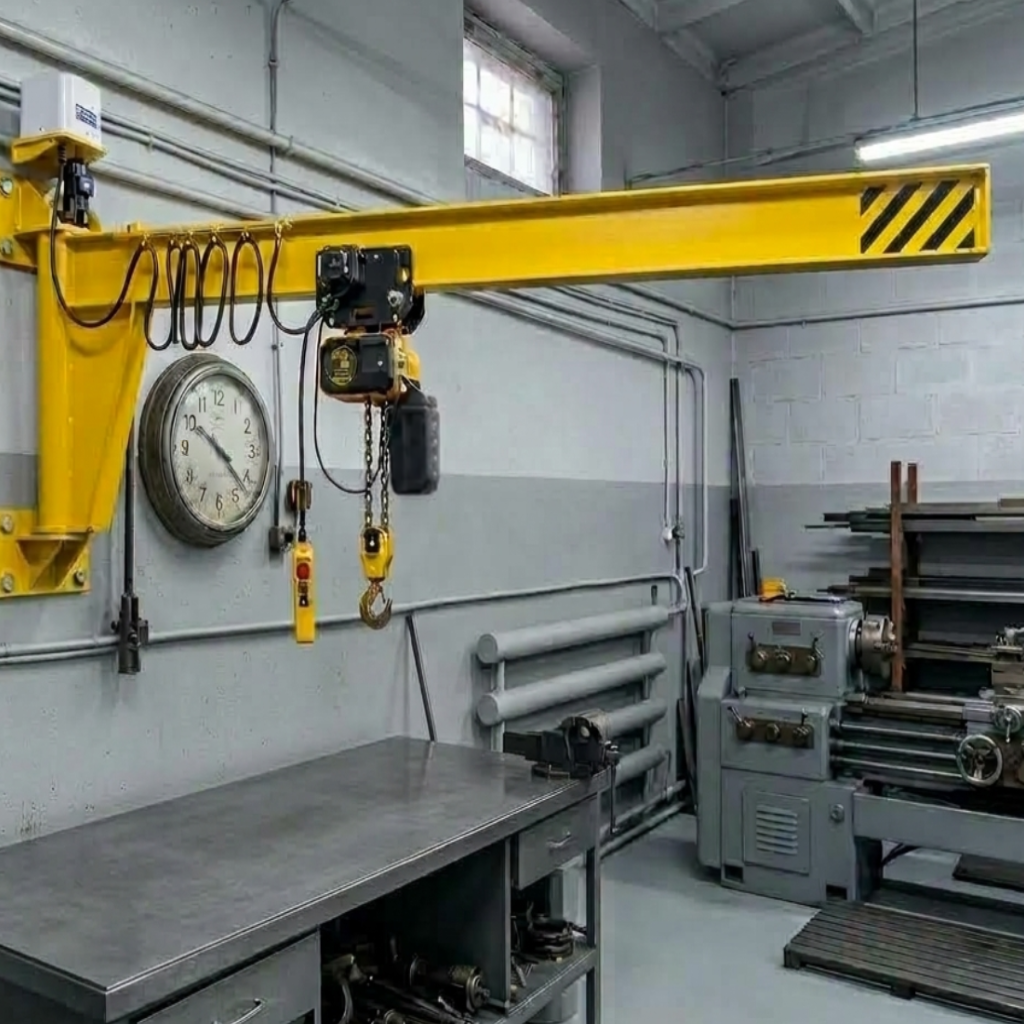

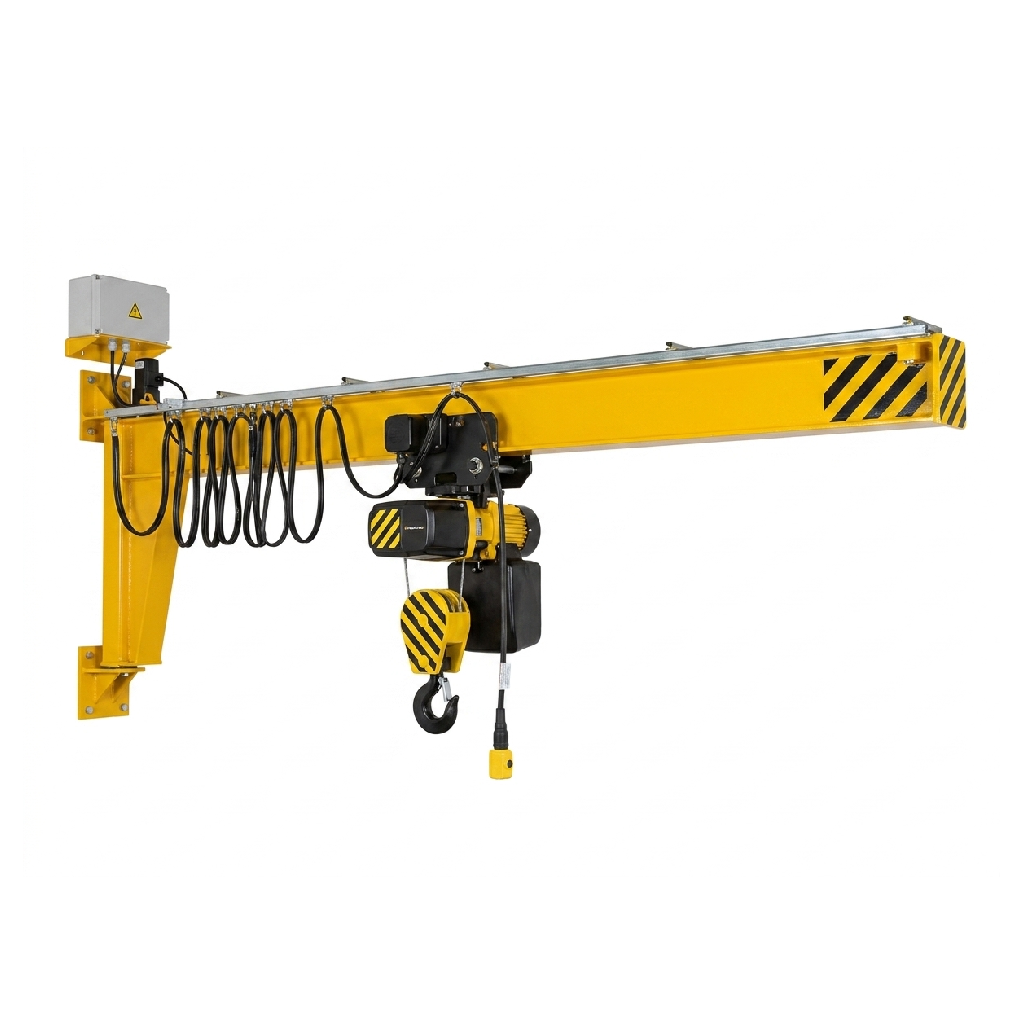

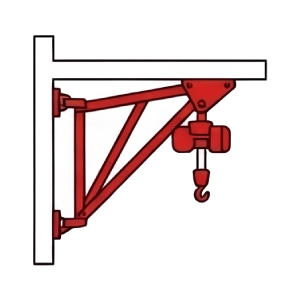

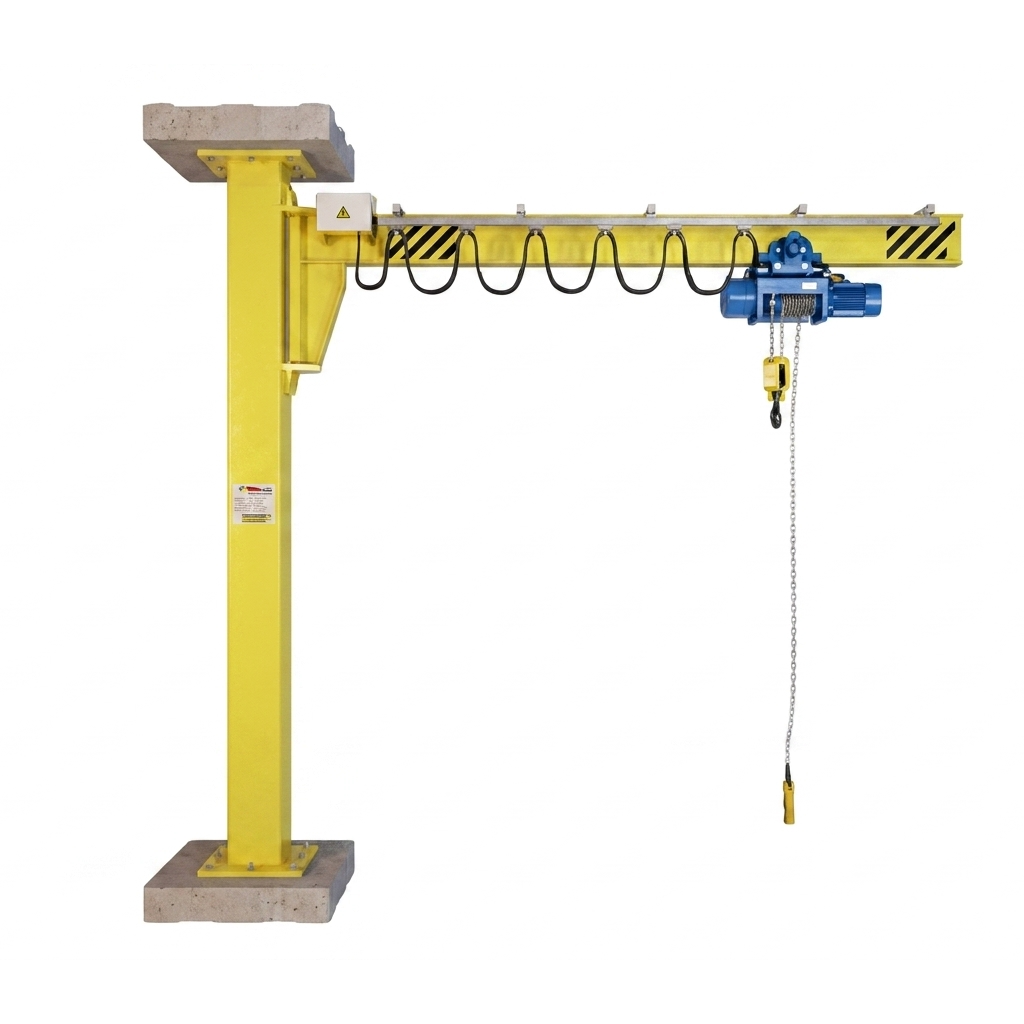

Консольный настенно-потолочный кран
Настенно-потолочный консольный кран крепится к стене и верхней либо нижней несущей конструкции. Такая схема используется для распределения нагрузки между элементами здания и позволяет организовать рабочую зону без отдельной фундаментной колонны.
Консоль располагается на специальной опоре. Её конструкция может выполняться в коробчатом виде или из двутавровых балок. Сечение и устройство крана зависят от грузоподъёмности и модели оборудования.
Настенно-потолочный кран применяют в ремонтных мастерских, складских зонах и производственных помещениях, в том числе при ограниченном пространстве вдоль стен.

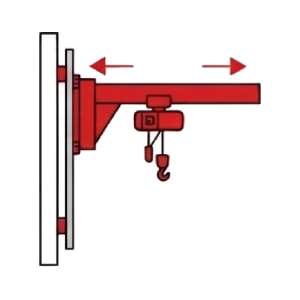

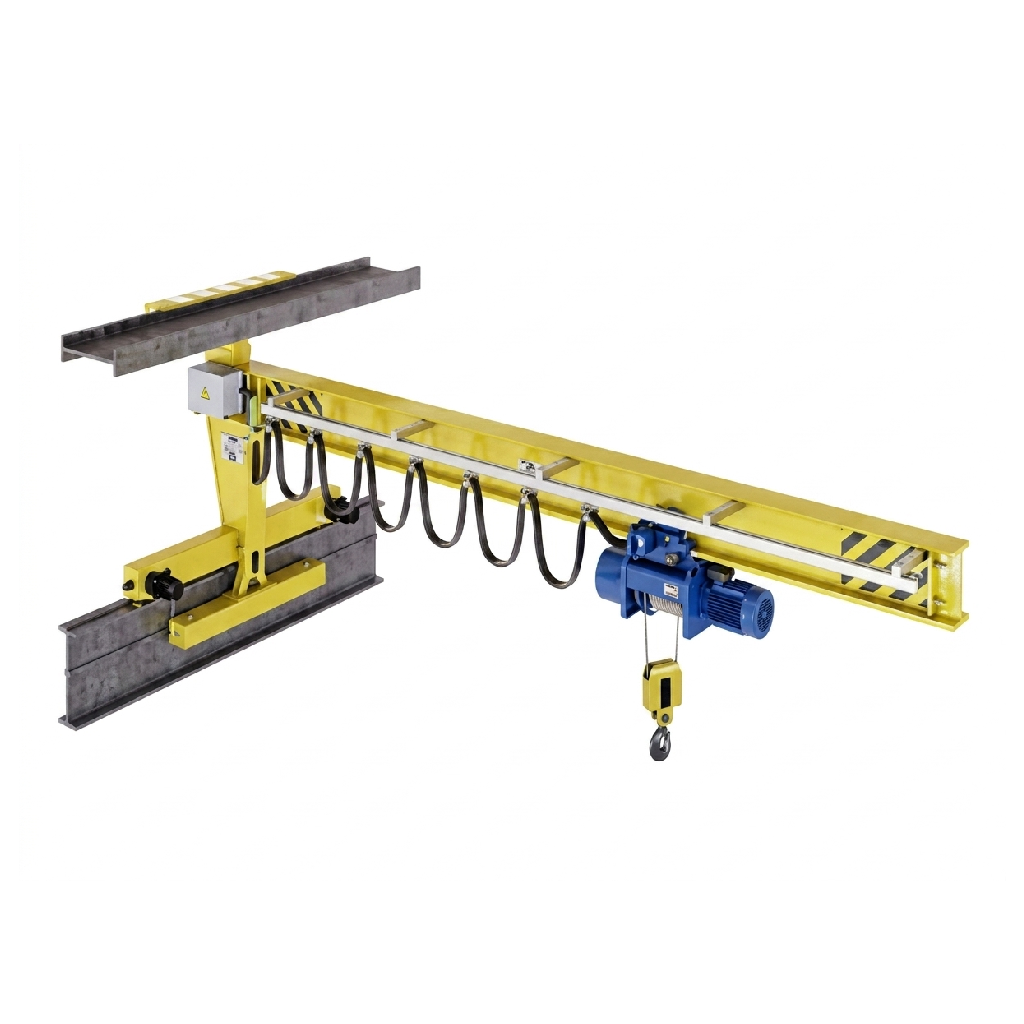

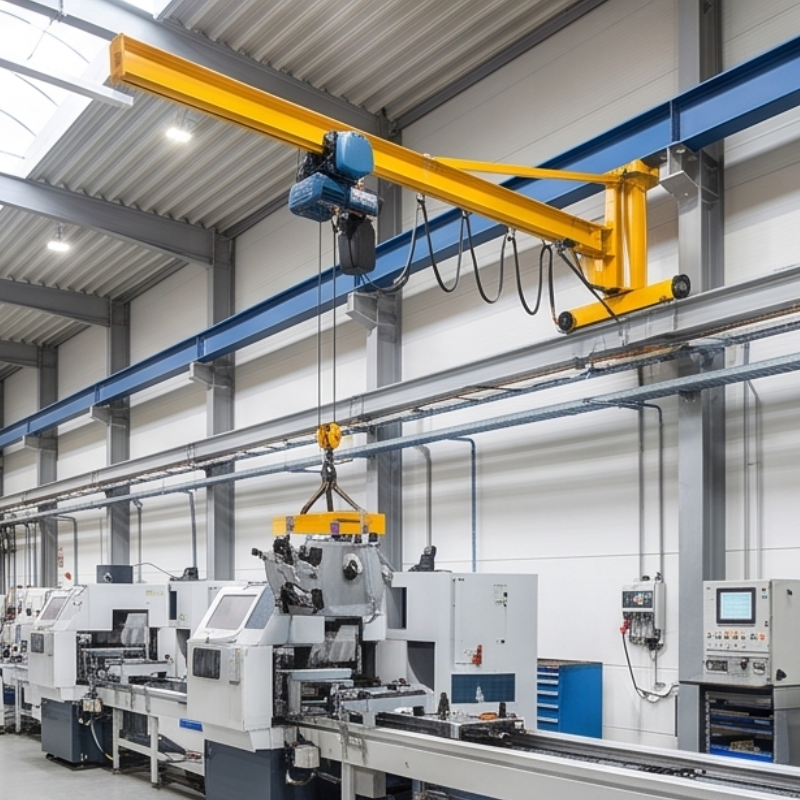

Консольный настенный передвижной кран
Передвижной настенный консольный кран перемещается по специальным крановым путям с помощью ходовых колёс. Он используется как вспомогательное оборудование для обслуживания гильотин, металлорежущих станков и других агрегатов.
Кран позволяет перемещать груз вдоль рабочей зоны и выполнять манипуляции в трёх направлениях. Длина пути и зона обслуживания зависят от планировки объекта.

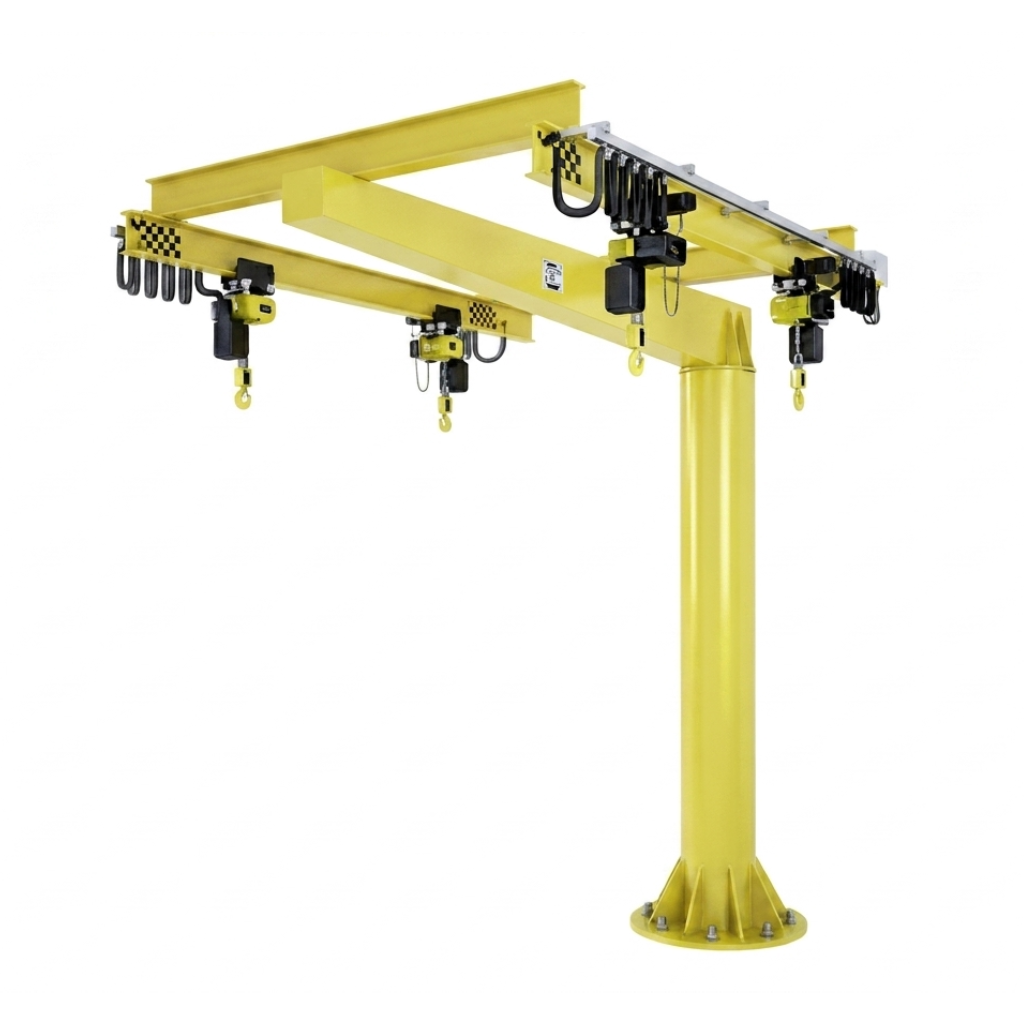

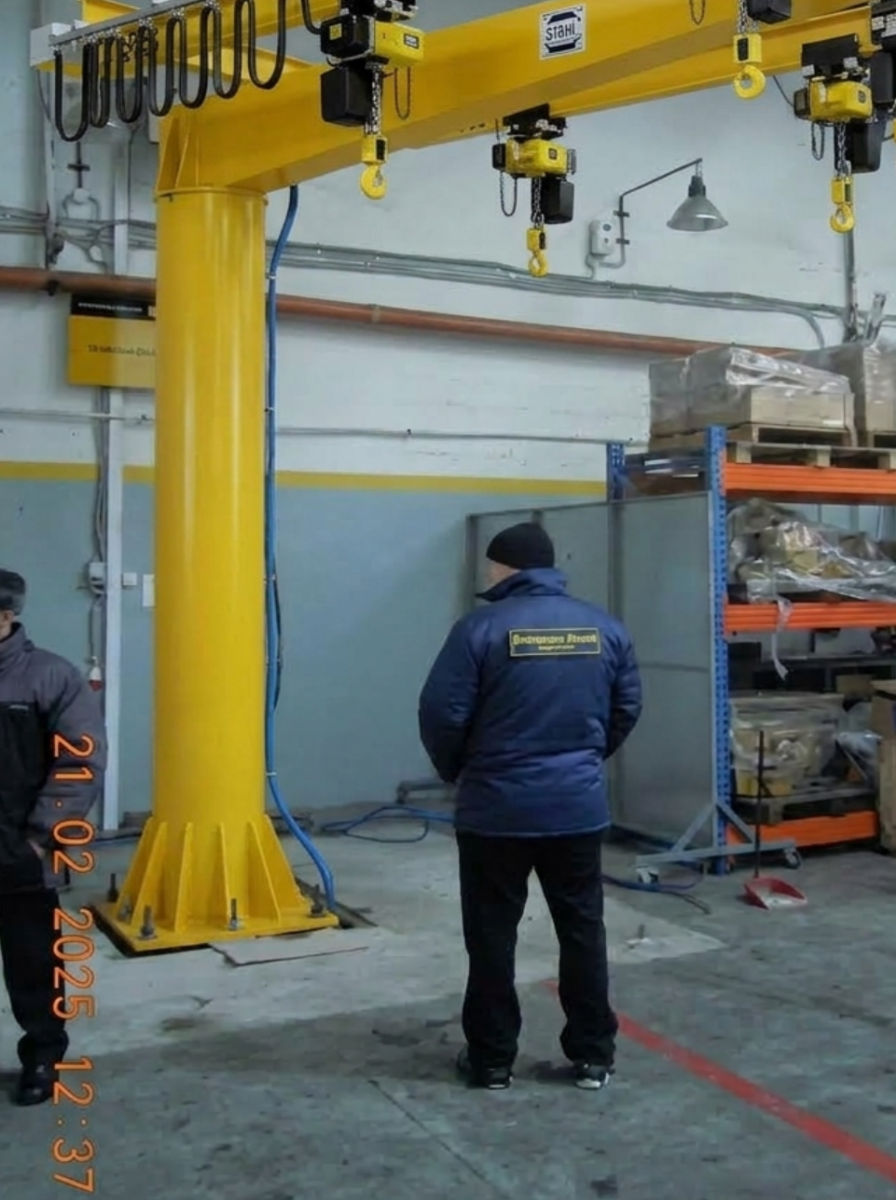

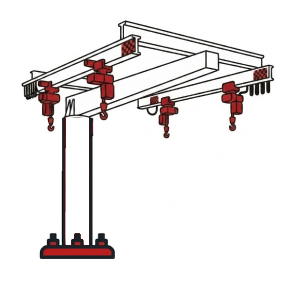

Специальный консольный кран
Специальный консольный кран подбирается для конкретной производственной, складской или ремонтной задачи. Его применяют рядом со станками, гильотинами и металлорежущим оборудованием, а также на ограниченных площадках вдоль стен.
В зависимости от объекта специальная установка может быть стационарной, настенной или передвижной. Стационарная консоль опирается на металлическую опору, закреплённую на фундаменте. Передвижное исполнение комплектуется ходовыми колёсами и перемещается по специальным крановым путям.
Кран обеспечивает подъём и перемещение груза в рабочей зоне. При выборе учитываются планировка площадки, расположение препятствий, параметры груза и требуемая схема управления.
Параметр
Значение
Грузоподъёмность
От 0,03 до 1 т
Высота подъёма
180°
Угол поворота
360°
Вылет стрелы
2–7 м
Тип сечения балки
Двутавровое или коробчатое
Управление
Дистанционный кнопочный пульт или радиоуправление
Температура эксплуатации
От −40 до +40 °C

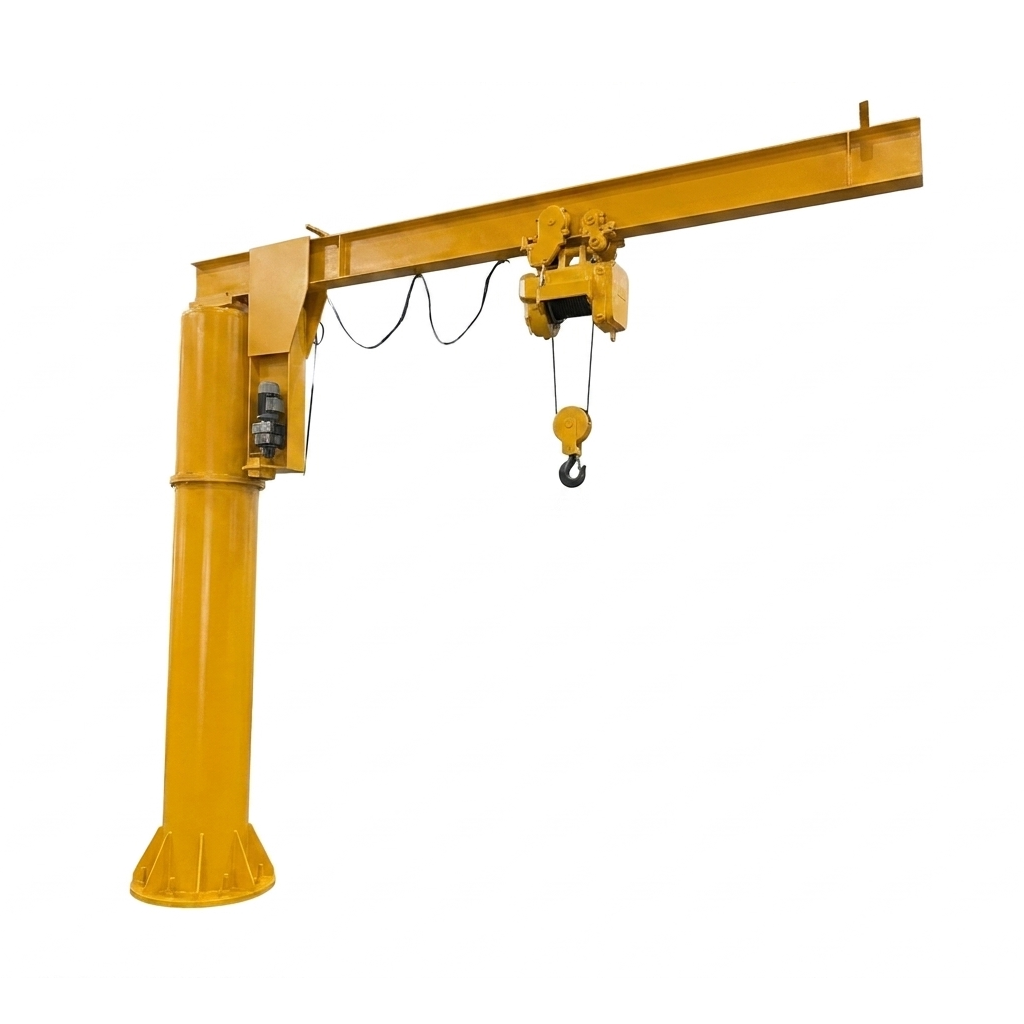

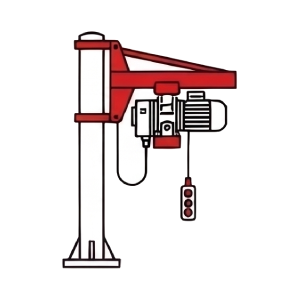

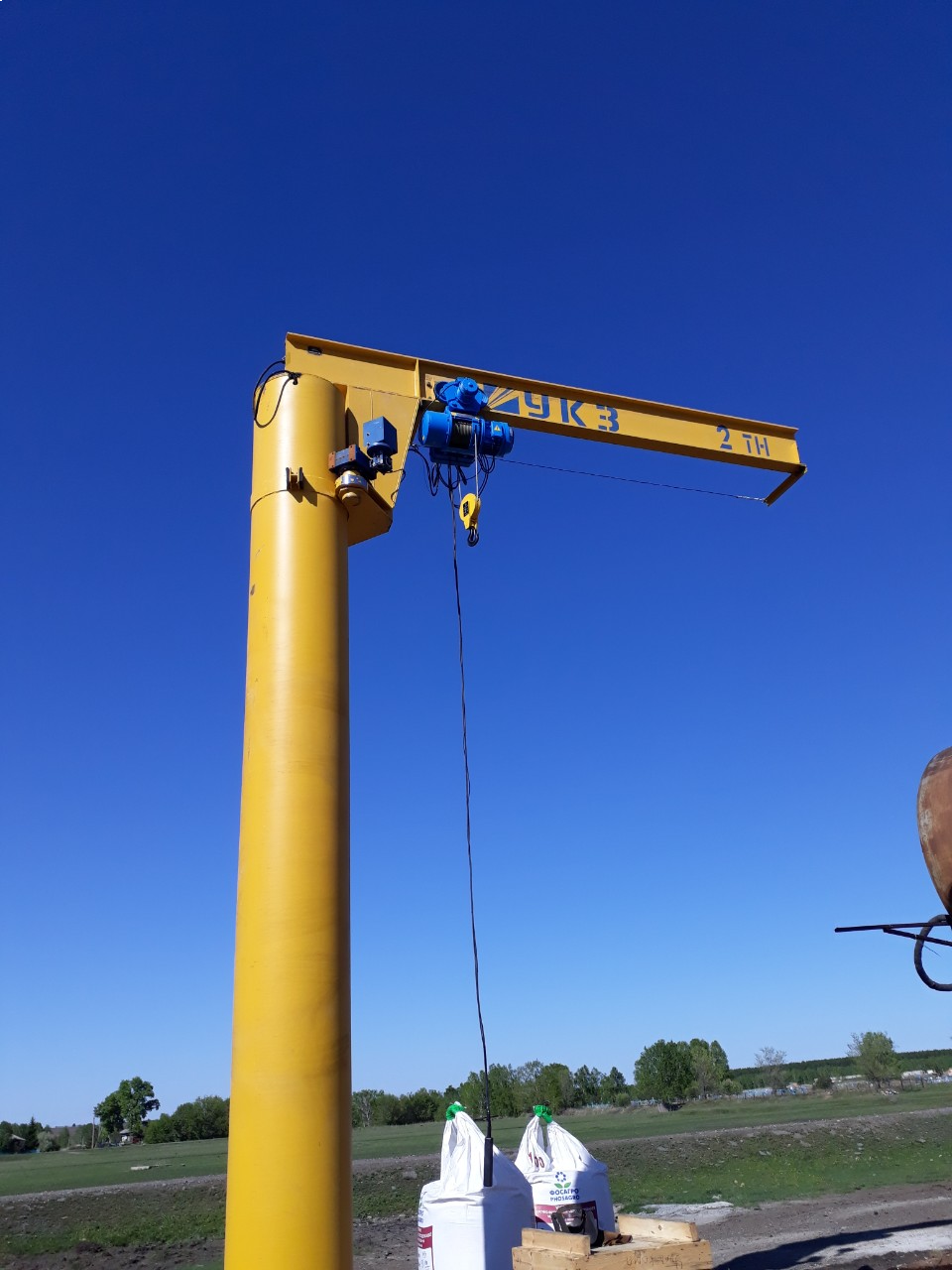

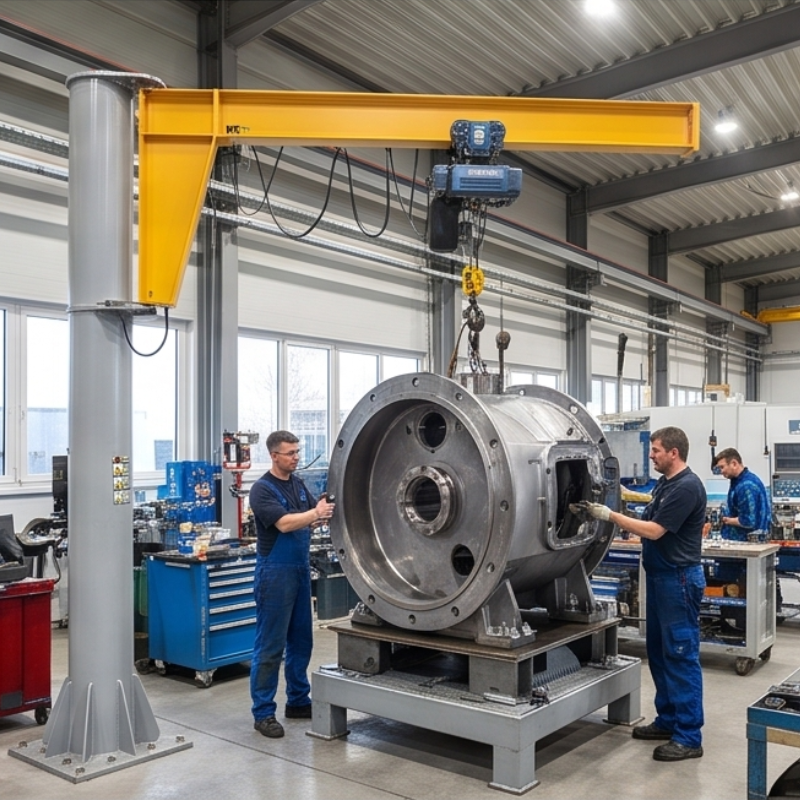

Электрический консольный кран
Электрический консольный кран на колонне — стационарное грузоподъёмное оборудование для обслуживания локальной рабочей зоны в цехе, мастерской, на участке сборки или ремонта. Вертикальная опорная колонна закреплена на полу, а на её верхней части установлена поворотная консоль со стрелой и электрической талью.
Стрела поворачивается вокруг колонны и подаёт груз в пределах установленного радиуса. По стреле перемещается электрическая таль, которая выполняет подъём и опускание груза. Благодаря этому кран обслуживает сектор рабочей зоны рядом со станком, сборочным постом, оборудованием или местом складирования.
Электрический привод используют, когда подъёмные операции выполняются регулярно и вручную перемещать груз неудобно. Управление осуществляется подвесным кнопочным пультом. При необходимости кран может быть оснащён радиоуправлением.

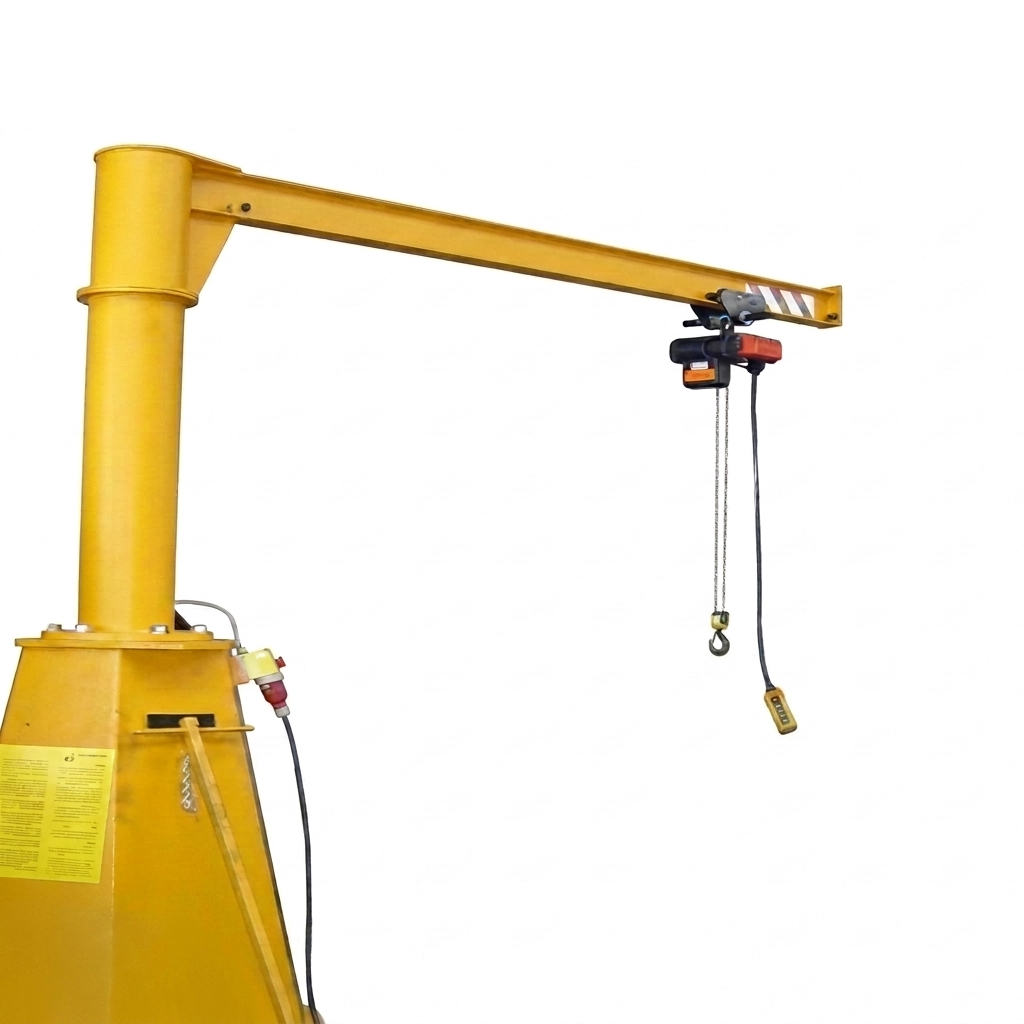

Ручной консольный кран
Ручной консольный кран применяют для периодического подъёма и перемещения грузов на локальном рабочем участке: у станка, сборочного поста, верстака, зоны ремонта или складирования. Это решение выбирают, когда операции выполняются не постоянно и установка электрического привода не требуется.
Кран состоит из несущей колонны, поворотной консоли и грузоподъёмного механизма. На колонне закреплена стрела, которая вручную поворачивается в пределах рабочей зоны.
Для этого оператор использует цепную тягу, закреплённую у конца консоли, либо воздействует непосредственно на стрелу — конкретная схема зависит от исполнения.
Подъём груза выполняет ручная цепная таль. Она передвигается по стреле на механической каретке и позволяет подать груз к нужной точке в зоне обслуживания. Вылет консоли, высоту подъёма, грузоподъёмность и угол поворота выбирают по параметрам помещения и характеру работ.
Параметр
Значение
Грузоподъёмность
От 0,063 до 0,25 тонн
Угол поворота крана
250°
Угол поворота стрелы
До 300°
Вылет стрелы
2–4 м
Тип сечения балки
Двутавровое или коробчатое
Управление
Вручную
Тип привода
Ручной
Температура эксплуатации
От −40 до +40 °C
Ручной консольный кран не требует электропитания, отличается простой конструкцией и подходит для участков с небольшой или средней интенсивностью грузовых операций.

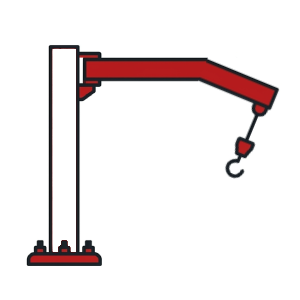

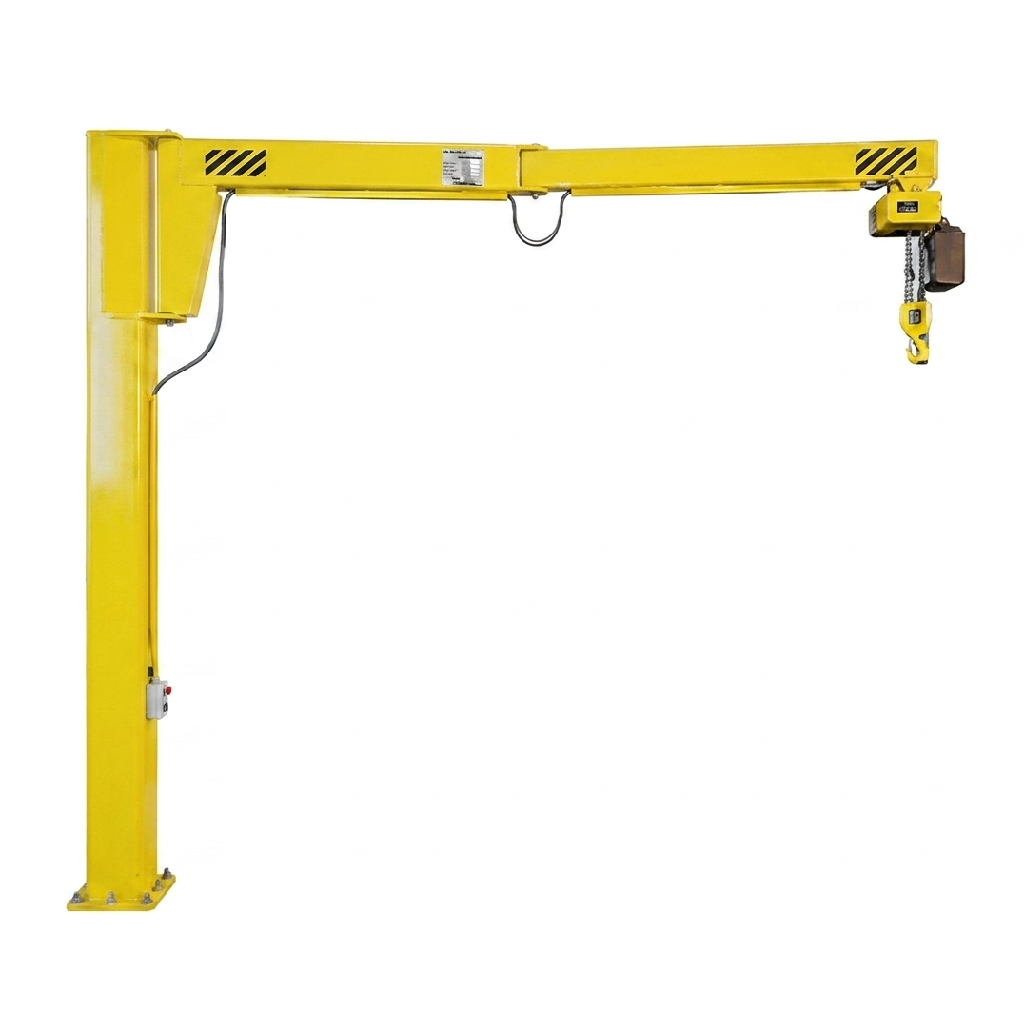

Двухплечевой консольный кран
Двухплечевой консольный кран предназначен для подъёма и перемещения грузов в сложной или ограниченной рабочей зоне. Две секции стрелы позволяют последовательно обходить препятствия, подавать груз через проёмы и обслуживать участки, которые невозможно охватить обычной прямой консолью.
Такое оборудование применяют в производственных цехах со сложной планировкой, на складах с плотной расстановкой стеллажей, рядом с колоннами, выступами и трубопроводами. Кран подходит для подачи деталей и оснастки к станкам, узловой сборки, подвешивания ремонтного инструмента, сварочного оборудования и вытяжек.
Параметр
Значение
Тип конструкции
От 0,063 до 0,25 тонн
Исполнение
250°
Поворот основной стрелы
До 180° для ручного исполнения аналогичного типа |
Поворот вспомогательной стрелы
До 300° для ручного исполнения аналогичного типа |
Управление поворотом
Ручное, с пола
Механизм подъёма
Ручная или электрическая таль
Установка тали
Стационарная
Высота подъёма
Зависит от применяемой тали
Грузоподъёмность и вылет
Подбираются по техническому заданию
Основная и вспомогательная секции имеют независимый поворот. Для ручного исполнения управление поворотом выполняется с пола, а подъём и опускание груза — ручной или электрической талью. Подъёмный механизм устанавливается стационарно; передвижение тали по консоли для этого исполнения не предусматривается.
Двухплечевой кран может выполняться в настенном или колонном исполнении. При колонной установке опора крепится к фундаменту анкерными болтами.

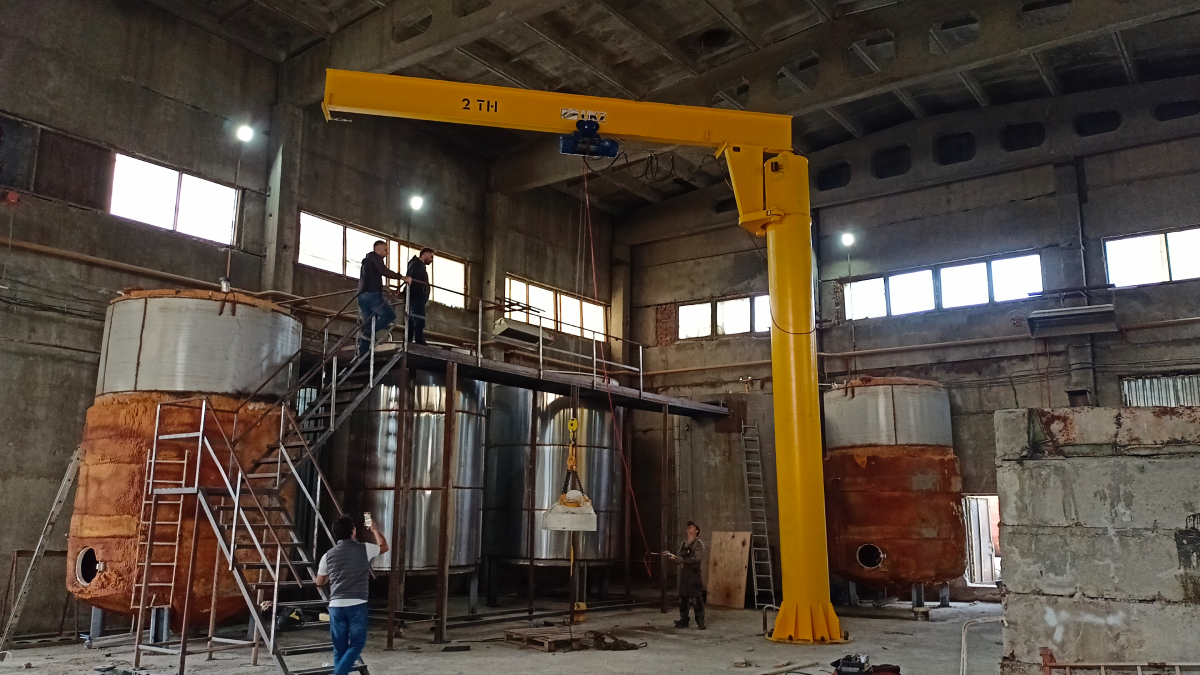

Консольные краны: реализованные проекты
Отзывы наших клиентов
Игорь
Как только как следует застыл бетон после монтажа такого крана, а он уже полностью загружен работой. Честное слово, очень трудно без такого приспособления было работать на нашем дилерском центре.
Таскали однотонные детали практически вручную, точнее, не таскали, а поднимали.
Хочу выразить благодарность от всех работников нашего коллектива за качественное оборудование и отличный, быстрый его монтаж.
Олег
Открывали новые цеха и нам нужны были новые электрические консольные краны. В компанию «УралКомплект» обращались впервые, но от своих партнёров по бизнесу слышали о хорошей репутации данной фирмы. Пять консольных кранов нам поставили точно в оговоренные сроки, накладок не было. Документацию также предоставили в срок. По техническим параметрам консольные краны полностью соответствуют заявленным характеристикам, которые ранее предоставили менеджеры компании.
Андрей
Просили написать отзыв.Заказывал консольный кран для своего цеха, нужно было перемещать заготовки между станками и на склад. Выбрал модель с ручным поворотом и электроталью, грузоподъёмность 2 тонны. Всё сделали оперативно: замер, проект, изготовление, уложились в 44 дня. Монтаж за два дня, без отрыва от производства так сказать) Кран установили ровно, все документы и сертификаты предоставили, телефон инженера дали. Работает чётко, проблем нет. Цена адекватная, качество хорошее. Рекомендую как надёжного поставщика.
Николай Иванович
Мы давно работаем с разными производителями кранов, но в этот раз решили попробовать «УралКомплект». Взяли два консольных крана для ремонтной зоны: ручной и на колонне. Удивило, что на стадии заказа нам сделали несколько вариантов компоновки, учли наши старые колонны и правильно рассчитали для высоты потолка. Изготовили точно в оговоренный срок два месяца, привезли, смонтировали. Краны работают плавно, без рывков, пульт удобный. Проверили нагрузку, она держит заявленную 1 тонну с запасом. Наладчики всё настроили, показали, как менять трос. Пока претензий нет. Если так пойдёт и дальше, будем заказывать ещё. Спасибо.
Екатерина
Выражаю от всего сердца огромную благодарность компании «УралКомплект» за консольный кран, который нам установили в типографии. Мы занимаемся печатью больших тиражей, бумага приходит в рулонах по 500-800 кг, и раньше наши грузчики просто надрывались, таскали вручную, были и травмы, и простои. Я долго присматривалась к крановому оборудованию, но боялась, что в нашем небольшом помещении не развернуться, да и бюджет ограничен. Приехал замерщик — молодой человек, очень грамотный, всё высчитал, показал, как компактно можно разместить консольную стрелу, чтобы она перекрывала и склад, и погрузочную зону. Посоветовал модель с электрическим тельфером и поворотной колонной, грузоподъёмностью 1 тонна, ее нам хватило с запасом. Договор подписали сразу, предоплата 50%. Изготовили кран за 36 дней, хотя обещали 60, приятный сюрприз. Монтаж делали два дня, ребята работали аккуратно, даже пол не поцарапали, всё закрепили надёжно и убрали за собой. После установки приехал инженер, обучил наших рабочих управлению пультом, показал, как проводить еженедельный осмотр. Сейчас кран работает уже полгода, никаких нареканий, плавный ход, точная остановка, ничего не заедает. Производительность выросла в разы, грузчики довольны. И отдельное спасибо менеджеру Максиму, он всегда на связи, если вопросы, отвечает быстро. Кстати, звонили из офиса через месяц, спрашивали, всё ли хорошо. Да, всё отлично! Я теперь всем коллегам-полиграфистам рекомендую только «УралКомплект». Ребята, вы лучшие! Спасибо за вашу надёжность и человеческое отношение.
Как купить консольный кран
Заполняете опросный лист
Указываете параметры груза, площадки и будущего крана.
Согласуем условия договора
Утвердим стоимость, комплектацию, сроки и порядок работ.
Изготовим кран по чертежу
Производим оборудование по согласованному чертежу.
Доставим к месту монтажа
Привезём готовый кран на подготовленную монтажную площадку.
Смонтируем и сдадим кран
Выполним монтаж, проверку и передачу оборудования заказчику.
Сроки выполнения работ
Все этапы прописаны в договоре. Срыва сроков и проблем с документами не бывает.
- Заявка и КП — 1 день.
- Договор — 3 дня.
- Производство — 60 дней.
- Доставка и монтаж — 7-10 дней.
- Акт, паспорт, ввод в эксплуатацию.
Заранее готовим весь пакет документов. Приёмка и проверка проходят без задержек.
Как выбрать консольный кран
Для подбора консольного крана укажите:
- массу и габариты груза;
- требуемую грузоподъёмность;
- высоту подъёма;
- вылет стрелы;
- необходимый угол поворота;
- длину рабочей зоны;
- тип установки;
- необходимость перемещения по крановому пути;
- способ управления;
- частоту и продолжительность рабочих операций;
- температуру и условия эксплуатации;
- требуемое грузозахватное устройство.
Для настенных и настенно-потолочных моделей дополнительно проверяется несущая способность здания и элементов крепления.
Для передвижных кранов учитываются схема и длина специального кранового пути.
Поддержка после поставки
Гарантия на оборудование до 2 лет
На все крановые узлы и комплектующие.
Плановое обслуживание
ТО по регламенту — напоминание о сроках, выезд сервисной бригады.
Оригинальные запчасти
Всегда в наличии мотор-редукторы, тали, токоподводы, пульты.
Выезд инженера на объект
Выезд специалиста для диагностики и ремонта в течение 48 часов.
Мы сопровождаем оборудование весь срок службы — от ввода в эксплуатацию до планового ремонта
Что вы получаете после установки нашего крана
Мы отвечаем за работу консольного крана на всём жизненном цикле: от первой поставки до планового обслуживания. Поэтому наши клиенты не сталкиваются с простоем оборудования.
- Паспорта на консольный кран и все значимые компоненты.
- Инструкция по монтажу и эксплуатации. На кран и таль отдельно.
- Пошаговое руководство по обслуживанию на три года для ЧТО и ПТО.
- Гарантия до 24 месяцев.
- Контакт инженера для связи.
Мы не просто поставляем кран, а обеспечиваем его работу на долгие годы.
Частые вопросы
Консольный кран — это грузоподъёмное оборудование со стрелой или консолью, предназначенное для подъёма и перемещения грузов в пределах локальной рабочей зоны.
В ремонтных мастерских, производственных и сборочных цехах, на складах, промышленных площадках, станочных участках и монтажных постах.
Настенная модель крепится к стене или колонне. Настенно-потолочная конструкция дополнительно опирается на верхнюю либо нижнюю несущую конструкцию, что позволяет распределить нагрузку между несколькими элементами здания.
Угол зависит от исполнения. В представленной линейке используются модели с поворотом 180°, 250°, до 270°, до 300° и 360°. Значение выбирается по конструкции конкретного крана.
Он предназначен для работы в сложной или ограниченной зоне, где необходимо обходить препятствия, подавать груз через проёмы и обслуживать несколько точек. Две секции стрелы имеют независимый поворот.
Он перемещается по специальному крановому пути и позволяет обслуживать несколько станков или рабочих участков вдоль линии перемещения.
Да. Для подбора передайте массу и габариты груза, высоту подъёма, вылет, рабочий сектор, план или размеры зоны установки, фотографии объекта и условия эксплуатации.
