КОЗЛОВЫЕ КРАНЫ
Козловые краны для открытых площадок
ООО «УралКомплект» производит козловые краны для подъёма и перемещения грузов на открытых производственных площадках, складах, терминалах, строительных объектах и промышленных территориях.
Козловой кран имеет пролётную конструкцию и собственные опорные стойки. В отличие от мостового крана, он не требует подкрановых колонн здания для установки пролётной части и может работать на открытой площадке. Для отдельных задач применяются мобильные исполнения на пневмоколёсном ходу.
Такие козловые краны купить можно для погрузки и разгрузки металлопроката, контейнеров, заготовок, железобетонных изделий, оборудования и длинномерных грузов. Конструкция, грузовая тележка, подъёмный механизм, система управления и дополнительное оборудование подбираются по параметрам объекта.
Что собой представляет козловой кран
Козловой кран — это грузоподъёмное оборудование с опорной рамой в виде буквы «П», которое перемещается преимущественно по наземным рельсовым путям, но есть и мобильные решения.
Козловые краны рассчитаны на эксплуатацию на воздухе и выдерживают работу в сложных погодных условиях. Они отличаются высокой грузоподъёмностью — от нескольких тонн до десятков тонн — и подходят для перемещения крупногабаритных и тяжёлых грузов там, где нет возможности использовать потолочные решения. Краны оснащаются грузовой тележкой, лебёдкой или талью, а также системами управления — от кнопочных пультов до радиоуправления.
Где применяются козловые краны
Козловые краны используют:

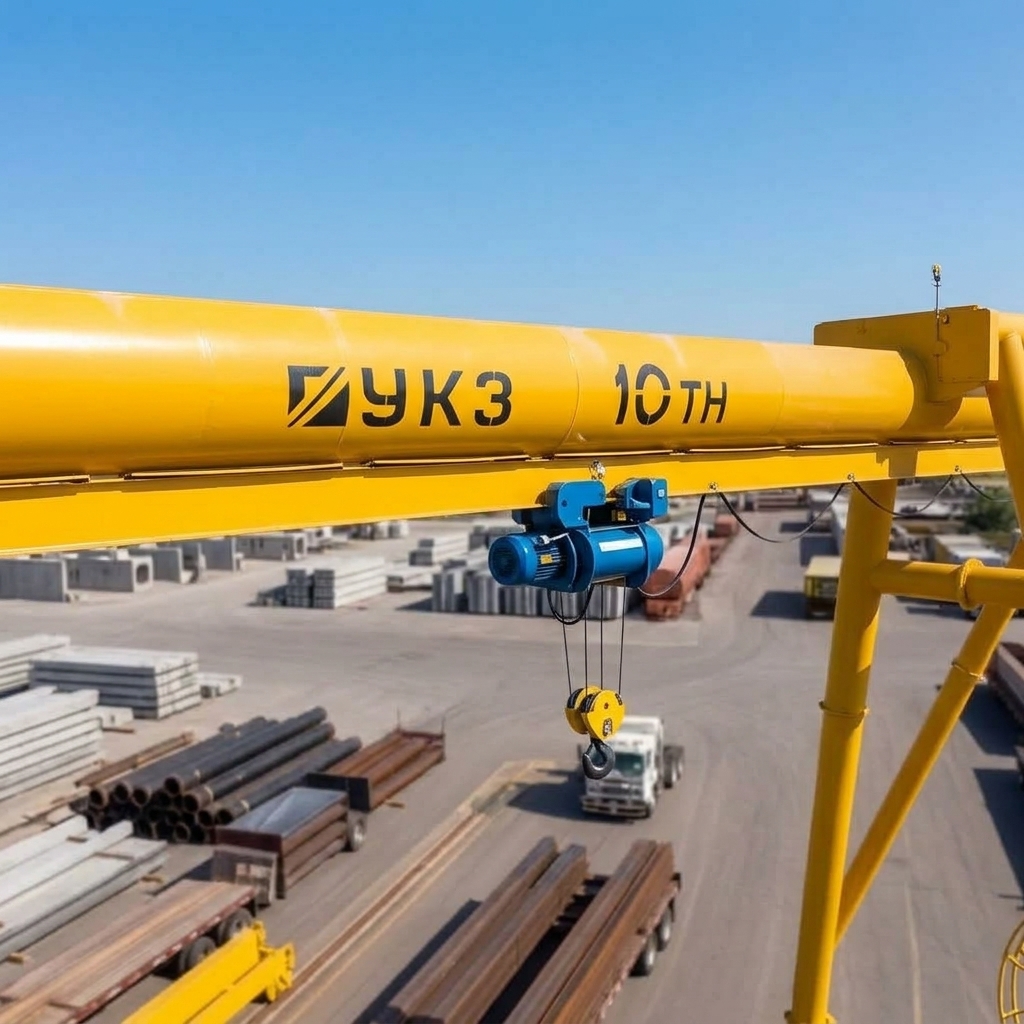

на открытых складах металлопроката
на промышленных и производственных площадках
в логистических терминалах
на строительных объектах
в заготовительных и ремонтных зонах

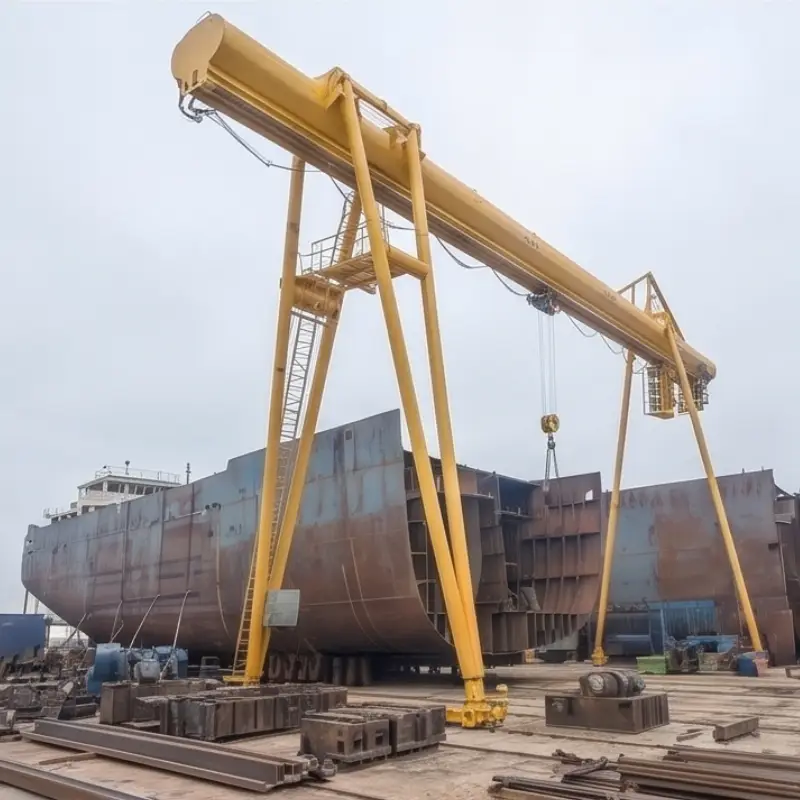

в судостроении
на площадках для хранения железобетонных изделий
при погрузке и разгрузке оборудования, контейнеров и длинномерных грузов
Собственные опоры позволяют обслуживать рабочую зону без устройства подкрановых конструкций внутри здания.
Виды козловых кранов, выпускаемых ООО «УралКомплект»
Общие характеристики козловых кранов
Значения являются ориентировочными характеристиками представленного оборудования. Итоговые параметры определяются проектом и техническим заданием.
Параметр
Значение
Грузоподъёмность
5–32 т
Пролёт
12–40 м
Тип привода
Электрический
Высота консоли
До 6 м
Тип сечения балки
Двутавровое или коробчатое
Управление
Из кабины, с подвесного пульта или радиопульта
Количество механизмов подъёма
До двух
Скорость перемещения крана
До 1,6 м/с
Режим работы
А1–А7
Исполнение и условия эксплуатации
Козловые краны могут изготавливаться в следующих исполнениях и условиях эксплуатации:
общепромышленное
пожаробезопасное: ПI, ПII, ПIIа, ПIII
взрывозащищённое — до IIBT4
температура эксплуатации — от −20 до +40 °C; специальное исполнение — от −40 до +40 °C
сейсмоустойчивость до 9 баллов
При проектировании учитываются температура, ветер, влажность, состояние покрытия, параметры рельсового пути, сейсмические требования, габариты груза и интенсивность эксплуатации.
Комплектация и оснащение козлового крана
Конструкция козлового крана подбирается по грузоподъёмности, пролёту, высоте подъёма, длине наземного рельсового пути, типу груза и режиму работы. В зависимости от выбранного исполнения кран может быть однобалочным, двухбалочным, передвижным, полукозловым или мобильным.
В базовый состав оборудования могут входить:
- главная пролётная балка или две главные балки;
- опорные стойки, ходовые тележки и колёса;
- грузовая тележка, электроталь или другой механизм подъёма;
- крюковая подвеска;
- система электроснабжения и токоподвод;
- устройства безопасности: тормоза, ограничитель грузоподъёмности и концевые выключатели.
Для работы с конкретным типом груза козловой кран может комплектоваться траверсой, захватом, грейфером, электромагнитом или другим грузозахватным устройством. При подборе учитываются масса груза вместе со стропами и захватами, его габариты, форма, длина и способ перемещения.
Способ управления выбирают по условиям площадки и обзору рабочей зоны. Доступны подвесной пульт, радиоуправление, кабина управления или комбинированная система. Для плавного перемещения груза и снижения рывков при пуске и остановке может применяться частотный регулятор. По техническому заданию предусматриваются дополнительные скорости подъёма и передвижения.
Управление и электропривод
Управление и дополнительное оснащение
Способ управления козловым краном выбирают с учётом размеров рабочей площадки, обзора зоны перемещения, характера груза и режима работы оборудования. В зависимости от исполнения козловой кран может управляться:
- из кабины;
- с подвесного пульта;
- с радиопульта.
Для козлового крана без кабины может быть предусмотрено радиоуправление. При наличии кабины её состав и дополнительное оснащение определяются проектом и условиями эксплуатации.
По техническому заданию козловые краны могут оснащаться:
- грузоподъёмными устройствами;
- дополнительными скоростями подъёма и перемещения;
- тормозами;
- ограничителем грузоподъёмности;
- радиоуправлением;
- частотным регулятором для плавного изменения скорости перемещения груза;
- комплектом троллейного питания.
В зависимости от конструкции и назначения кран может комплектоваться подвесной или опорной грузовой тележкой. В качестве грузозахватного оборудования могут применяться грейфер, крюк или электромагнитная шайба. Количество механизмов подъёма — до двух; тип тележки, характеристики приводов, система токоподвода и состав дополнительного оснащения определяются проектом.
Для кранов нашего производства применяются мотор-редукторы и электрокомпоненты, подобранные с учётом грузоподъёмности оборудования, режима работы, требуемых скоростей подъёма и передвижения, способа управления и условий эксплуатации.
Мотор-редукторы
В составе приводов могут использоваться мотор-редукторы производства Китая и России. Они применяются в механизмах подъёма, передвижения крана, грузовой тележки и других приводных узлах.
Конкретная марка, типоразмер и параметры мотор-редуктора определяются проектом — по нагрузке, скорости, режиму эксплуатации и компоновке оборудования.
Электрокомпоненты
Система управления и электроснабжения может комплектоваться компонентами производства России и Китая.
В состав электрооборудования входят элементы управления, коммутации, защиты, электропитания и подключения приводов.
Конкретная комплектация зависит от типа крана, выбранной схемы управления, количества механизмов, токоподвода, необходимости радиоуправления, кабины или частотного регулирования.

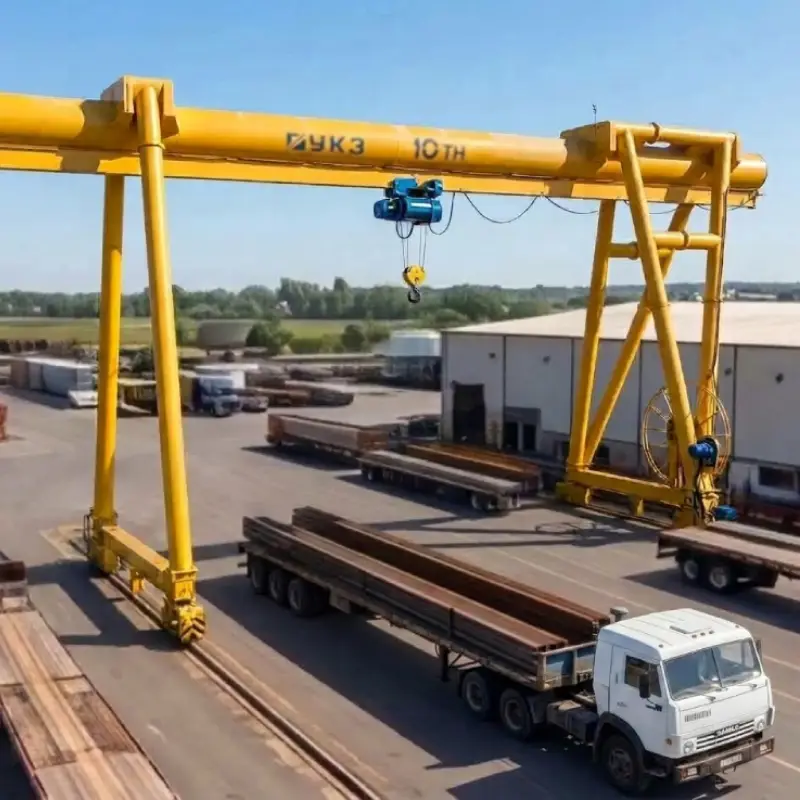

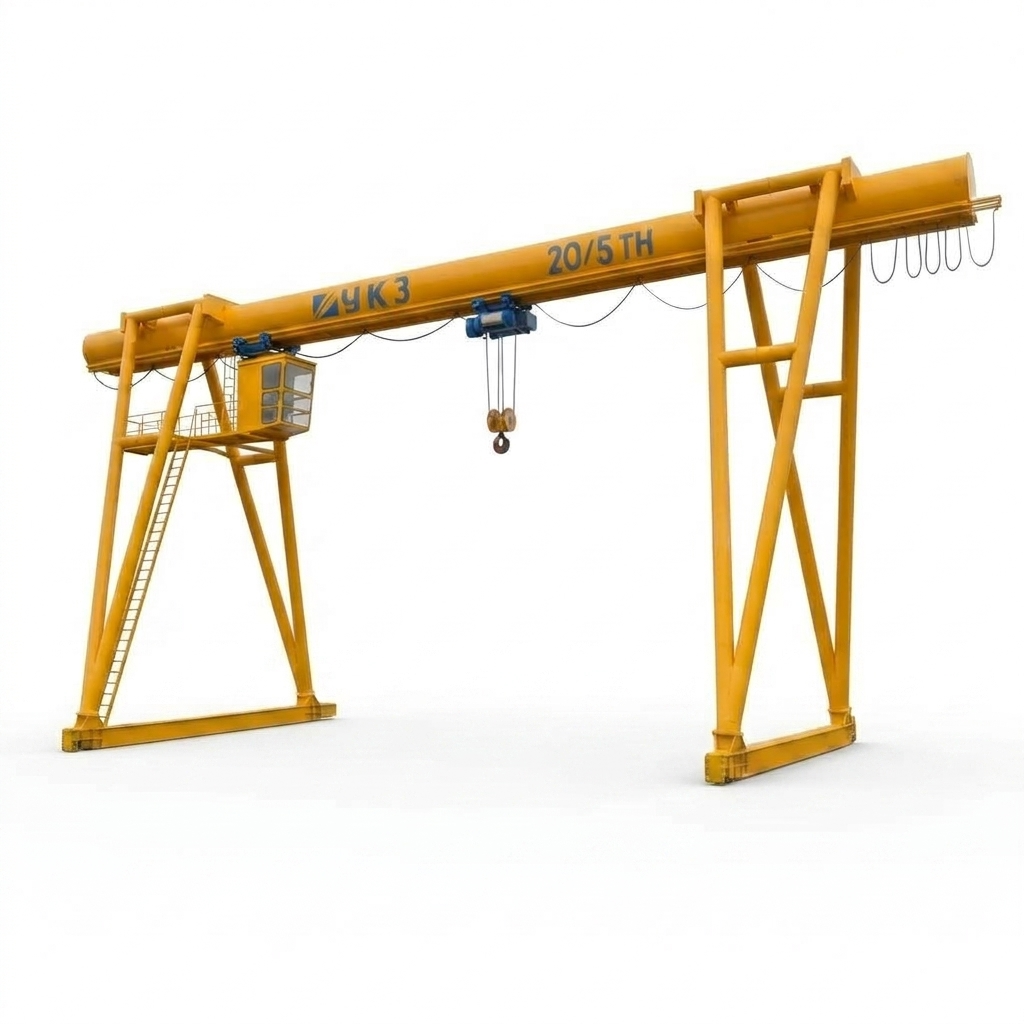

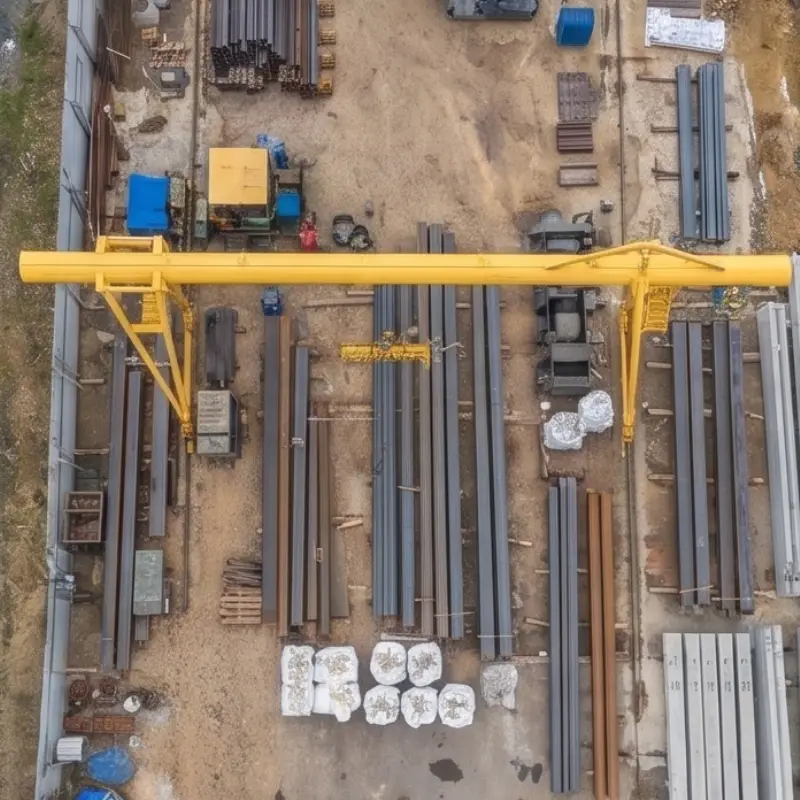

Однобалочный козловой кран
Однобалочный козловой кран имеет одну главную пролётную балку и собственные опорные стойки. Он перемещается по наземному рельсовому пути и подходит для стандартных операций на открытых складах, производственных территориях и терминалах.
Кран применяют для погрузки и разгрузки металла, заготовок, железобетонных изделий, оборудования и других грузов. Пролётная конструкция может быть ферменной, трубчатой или коробчатой. В зависимости от задачи устанавливается подвесная или опорная грузовая тележка.

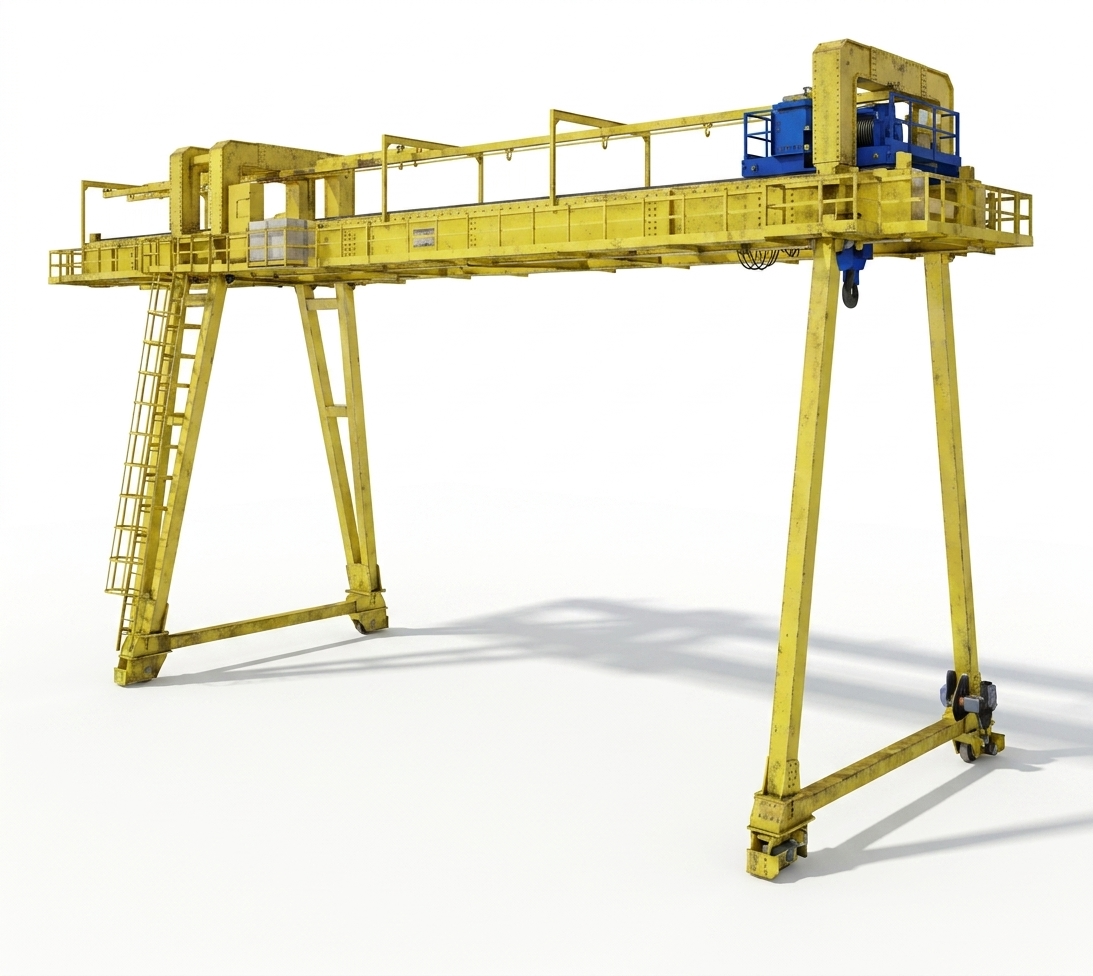

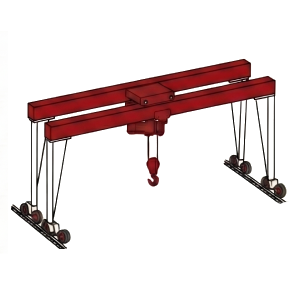

Двухбалочный козловой кран
Двухбалочный козловой кран имеет две главные пролётные балки и собственные опоры. Такое исполнение применяют при повышенной грузоподъёмности, большом пролёте и интенсивной эксплуатации.
Две балки позволяют равномерно распределять нагрузку и устанавливать грузовую тележку с одним или двумя механизмами подъёма.
Кран используют для перемещения тяжёлых грузов на промышленных площадках, складах, терминалах и монтажных объектах.

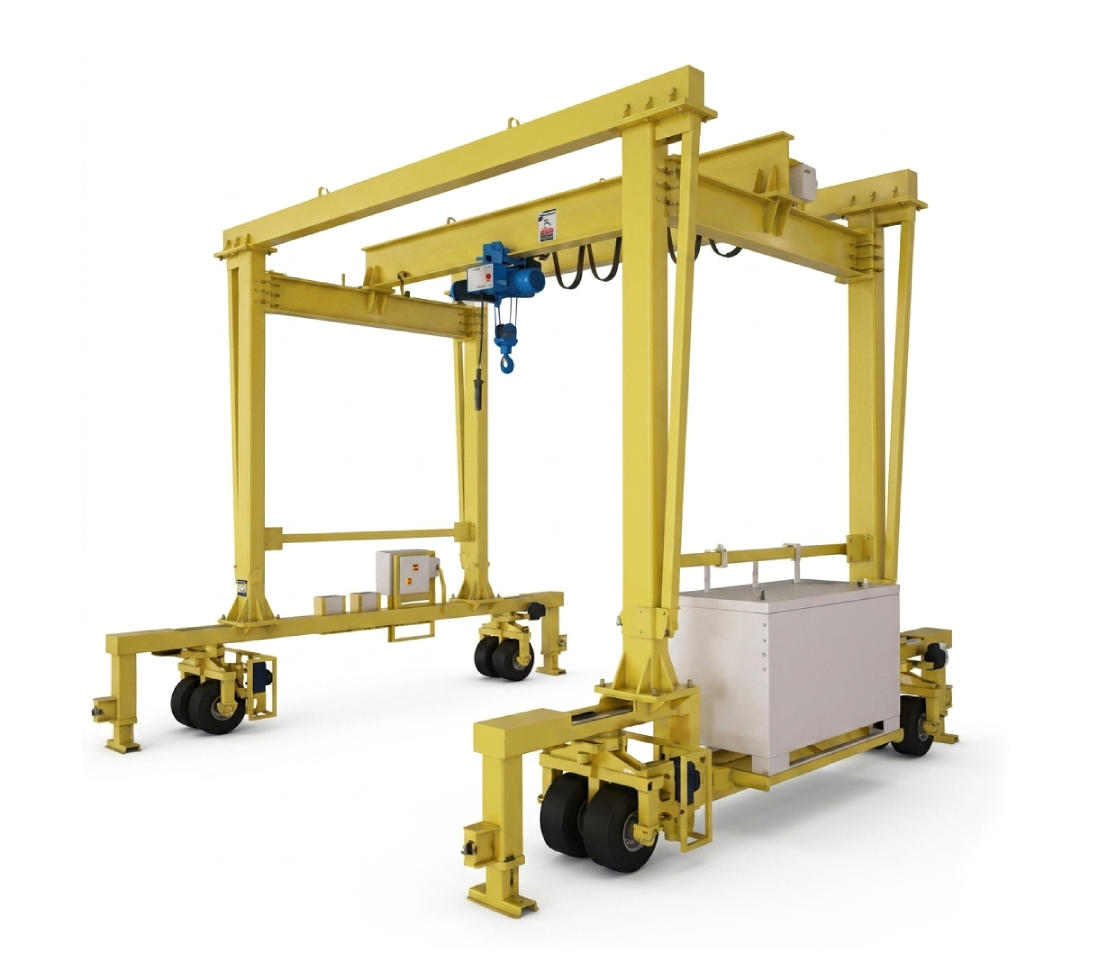

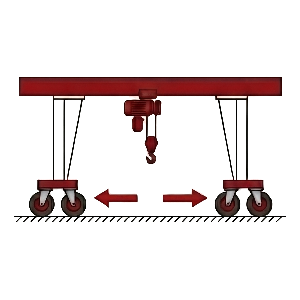

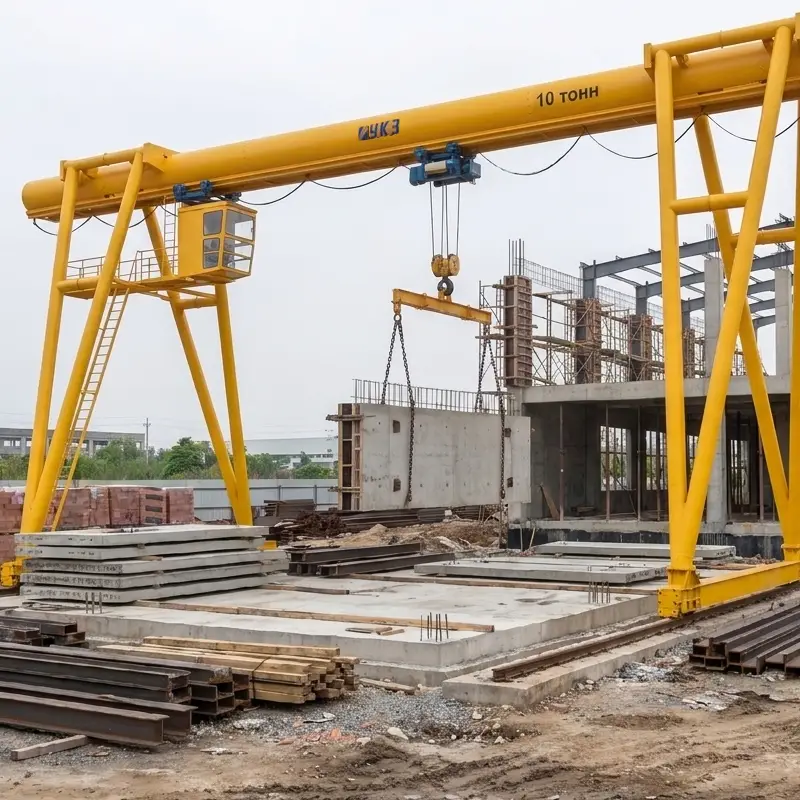

Передвижной козловой кран
Передвижной козловой кран перемещается вдоль рабочей зоны по наземному рельсовому пути. Он подходит для складов металла, строительных площадок, промышленных территорий и терминалов.
Длина зоны обслуживания определяется длиной пути и планировкой объекта. Кран может иметь ферменную, трубчатую или коробчатую пролётную конструкцию.

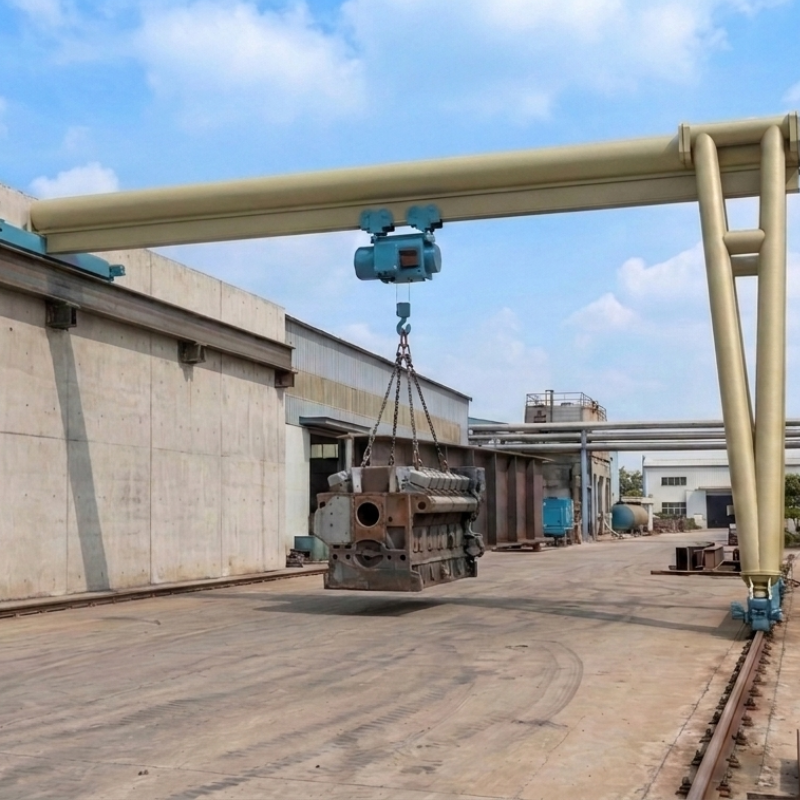

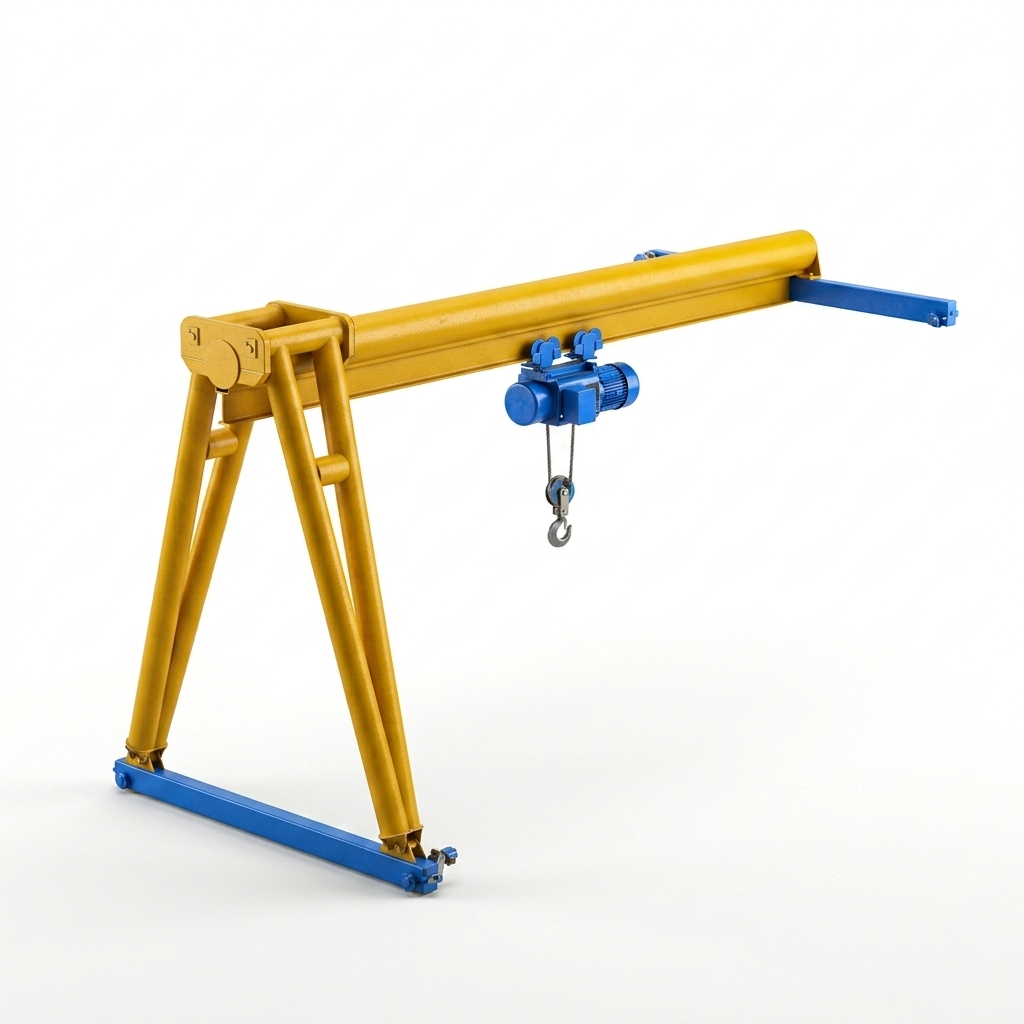

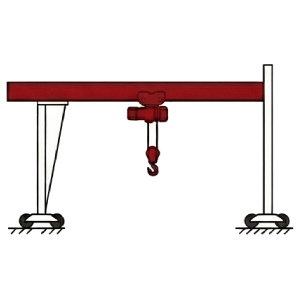

Полукозловой кран
Полукозловой кран сочетает наземную опорную часть с подкрановой конструкцией здания. Одна сторона оборудования перемещается по наземному рельсовому пути, а другая — по направляющей, установленной на колоннах или другой несущей конструкции.
Краны в таком исполнении применяют рядом с производственными зданиями и складами, когда необходимо использовать существующую инфраструктуру и обслуживать рабочую зону частично внутри помещения или вдоль его стены.

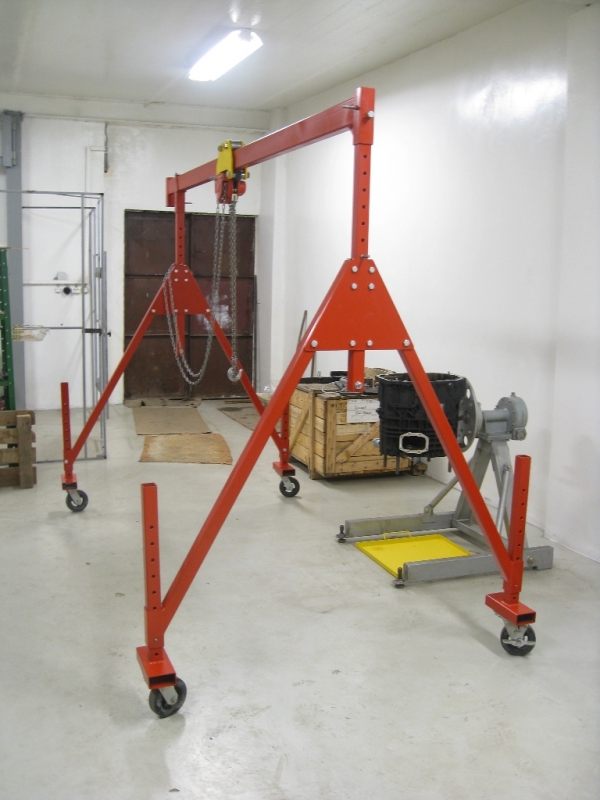

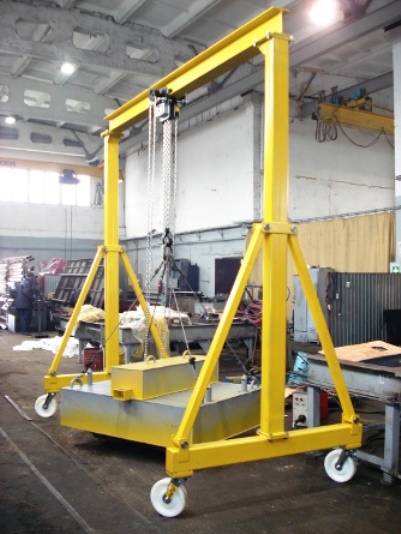

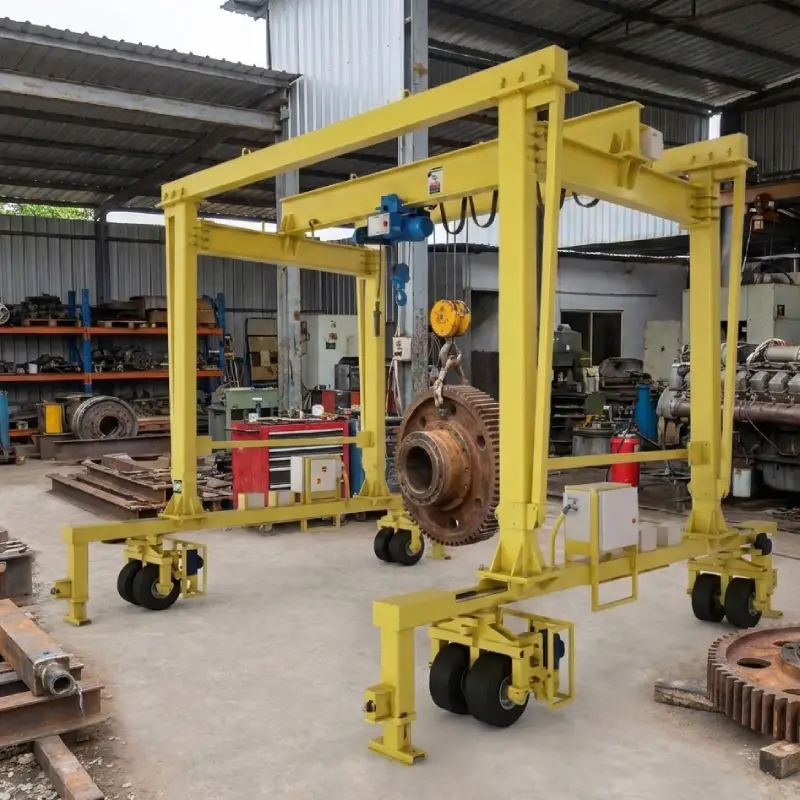

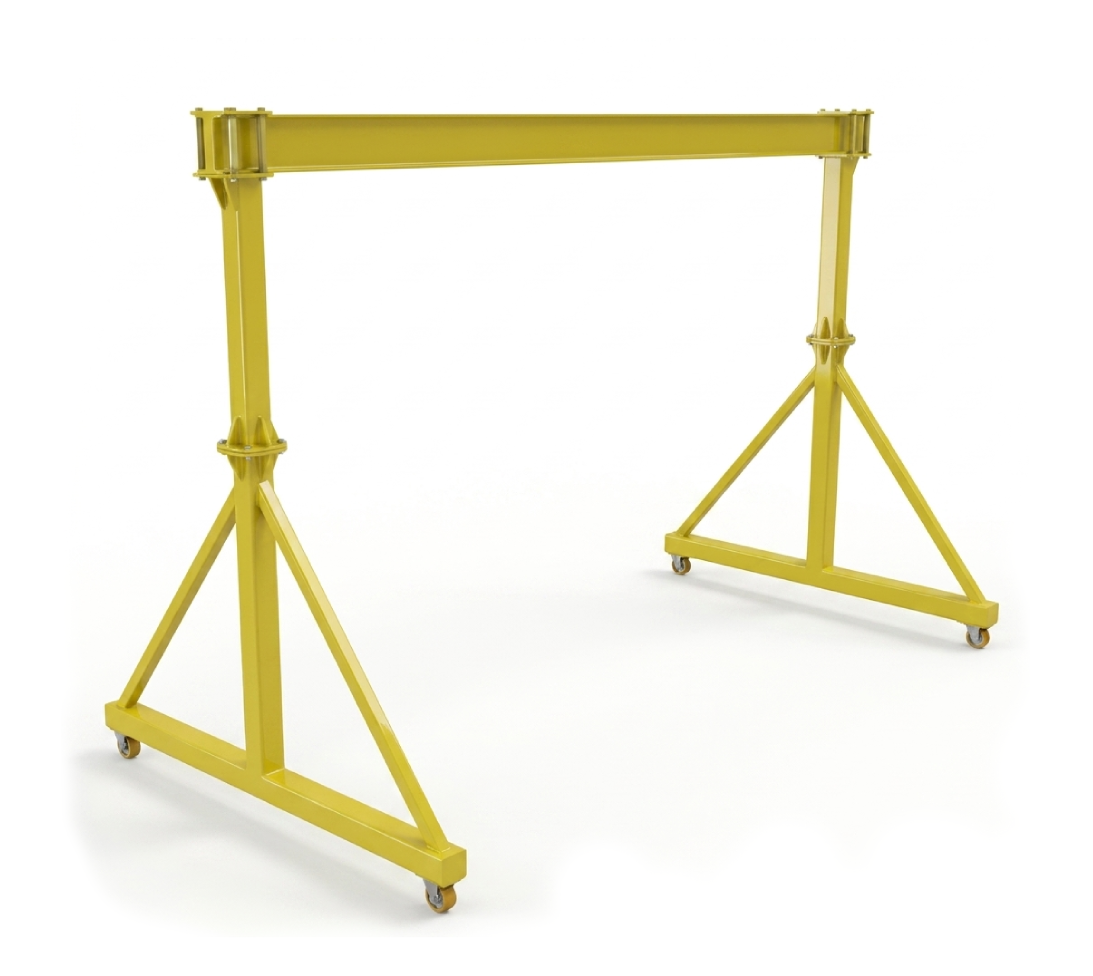

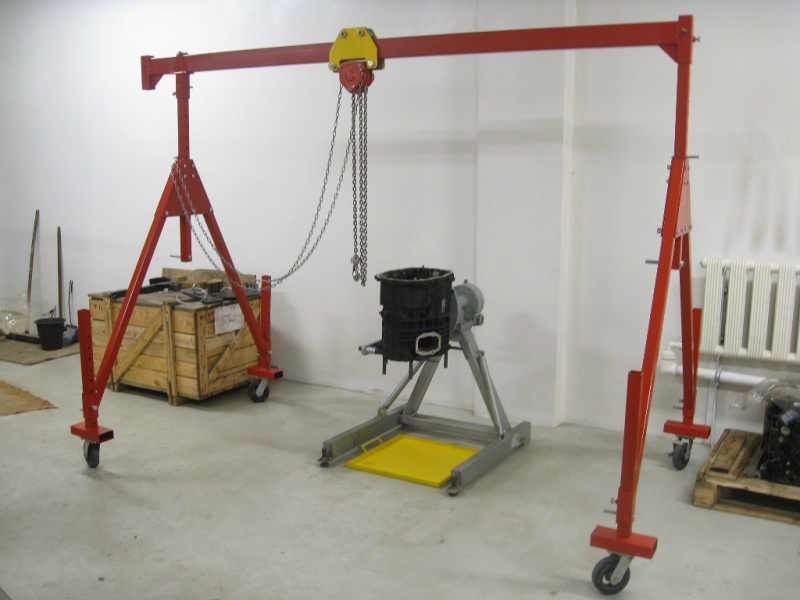

Мобильная крановая установка
Мобильные крановые установки применяются на площадках, где рабочую зону требуется организовывать гибко или менять в зависимости от технологической задачи. Они подходят для монтажных, погрузочно-разгрузочных и ремонтных работ.
При подборе учитываются грузоподъёмность, высота подъёма, размеры груза, условия перемещения, состояние покрытия и пространство для движения.

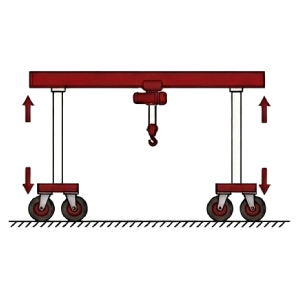

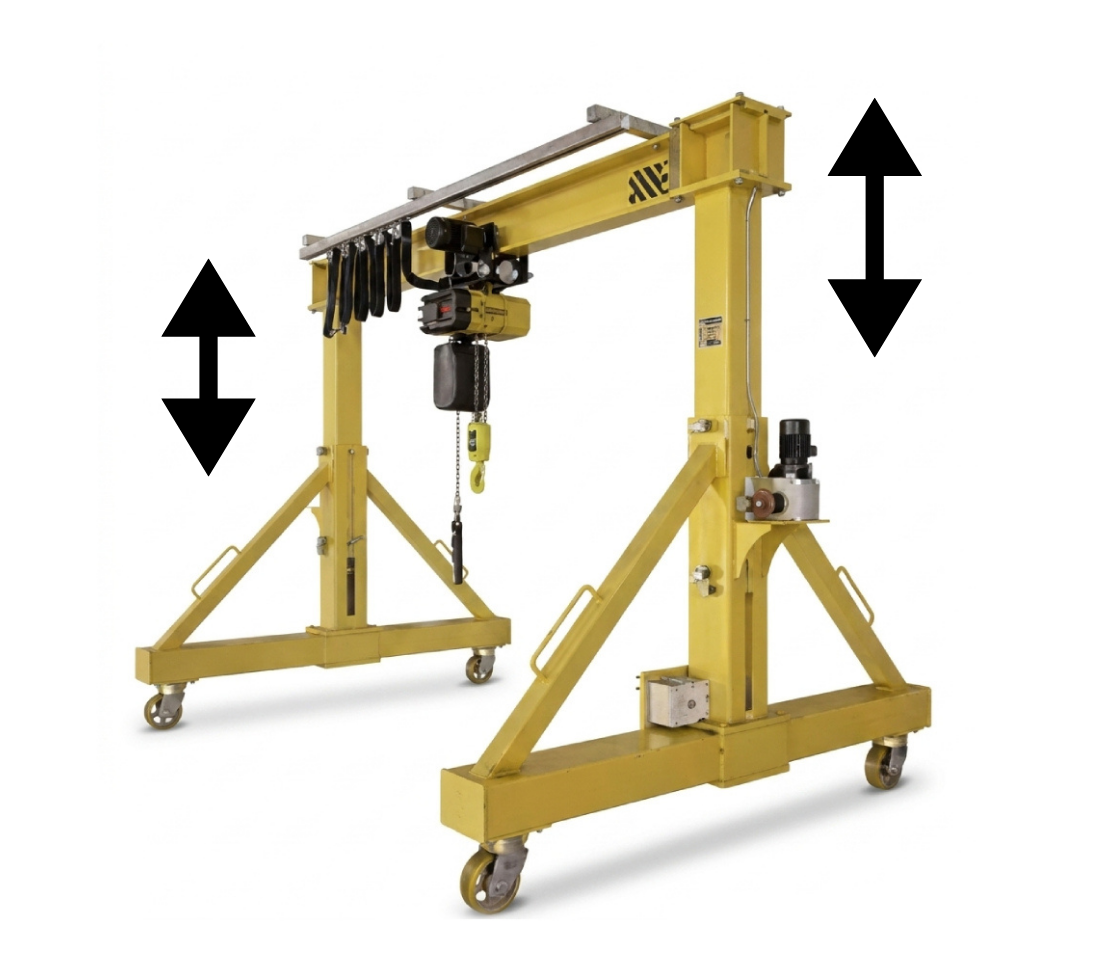

Мобильное перегрузочное устройство с увеличением высоты
МПУ (мобильное перегрузочное устройство) с увеличением высоты применяют, когда стандартной высоты подъёма недостаточно для работы с оборудованием, грузами или складируемыми конструкциями.
Кран подбирается по требуемой высоте подъёма, грузоподъёмности, пролёту, размерам рабочей зоны и условиям эксплуатации.
Козловые краны: реализованные проекты
Отзывы наших клиентов
Олег
Ранее уже имел опыт успешного заказа техники у компании «УралКомплект», поэтому, когда понадобился новый козловой кран грузоподъёмностью до 32 тонн, обратился снова. Козловой кран в точности соответствует заявленным техническим параметрам. С доставкой не подвели и осуществили её в очень короткие сроки.
Елена
Хочу написать благодарность компании «УралКомплект». Когда у нас возникла необходимость установки козлового крана,было сложно выбрать,так как фирм много,а хотелось самые-самые качественные и надежные.. Обратились в офис в Челябинске. Нас проконсультировал специалист Александр.Расказал нам все подробно о возможных вариантах,какие лучше,чем лучше,помог подобрать электрооборудование и этим нас оооочень заинтересовал.Так как в многих офисах консультирование заключалось в том,что самое дорогое это самое лучшее,и это не внушало доверия.Учитывая все эти моменты мы остановились на «УралКомплект». Заказ был оформлен быстро, качествено,без нюансов.Команда по монтажу работала очень аккуратно.За что им отдельное спасибо.
P.S.Хотелось ,что бы все работали любя свою работу,не зависимо от своего настроения, погоды и без обмана.Это вполне возможно.Убедились в этом сами благодаря «УралКомплект».Спасибо еще раз всем вам за отличную работу и приятную душевную атмосферу. Евгению Васильевичу отдельная большая при большая благодарность.)
Юрий
Я очень благодарен компании «УралКомплект» за качественную и доброжелательную работу. Благодарю бригаду работников,которые делали мне монтаж и наладку крана. Работы были выполнены качественно.
Ростислав
В этой компании заказывали козловой кран для цеха. Очень понравилось, что все этапы нашего общения по проекту, доставке и установке, проходили в срок. Качеством и ценой остался очень доволен, так как это для меня было главным критерием. Теперь здесь планируем заказать еще мостовой кран. Спасибо менеджеру Максиму за профессионализм. Успехов компании «УралКомплект».
Ксения Александровна
Специалисты в компании действительно хорошие. Мы заказывали козловой кран для своего склада и хотим сказать, что вся работа была выполнена очень даже качественно. Приехали, всё тщательно замерили, учли ширину проездов и высоту. Кран изготовили довольно быстро. 55 дней прошло, а нам уже позвонили и сказали, что приедут на следующий день монтировать. Монтаж был выполнен без лишних проблем. Кран установили ровно по рельсам, все проверили. Профессионально работают, ничего плохого сказать не могу. Электрику подключили на следующий день. Мы выбрали кран с грейфером, нам нужно сыпучие грузы перегружать. Сейчас в разгар сезона. Претензий к качеству нет никаких. Все работает стабильно, без сбоев. Спасибо Вам большое.
Как купить козловой кран
Заполняете опросный лист
Указываете параметры груза, площадки и будущего крана.
Согласуем условия договора
Утвердим стоимость, комплектацию, сроки и порядок работ.
Изготовим кран по чертежу
Производим оборудование по согласованному чертежу.
Доставим к месту монтажа
Привезём готовый кран на подготовленную монтажную площадку.
Смонтируем и сдадим кран
Выполним монтаж, проверку и передачу оборудования заказчику.
Сроки выполнения работ
Все этапы прописаны в договоре. Срыва сроков и проблем с документами не бывает.
- Заявка и КП — 1 день.
- Договор — 3 дня.
- Производство — 60 дней.
- Доставка и монтаж — 7-10 дней.
- Акт, паспорт, ввод в эксплуатацию.
Заранее готовим весь пакет документов. Приёмка и проверка проходят без задержек.
Подбор козлового крана
Для расчёта сообщите:
- грузоподъёмность;
- пролёт;
- высоту подъёма;
- длину рабочей зоны;
- тип и массу груза;
- требуемую скорость;
- режим работы;
- тип грузовой тележки;
- грузозахватное устройство;
- способ управления;
- температуру и условия эксплуатации;
- необходимость специального исполнения.
Для рельсового крана дополнительно проверяются состояние основания, геометрия пути, расположение тупиковых упоров и допустимая нагрузка на основание.
Для мобильного исполнения оцениваются ровность покрытия, маршрут перемещения, пространство для разворота и нагрузка на бетон или асфальт.
Поддержка после поставки
Гарантия на оборудование до 2 лет
На все крановые узлы и комплектующие.
Плановое обслуживание
ТО по регламенту — напоминание о сроках, выезд сервисной бригады.
Оригинальные запчасти
Всегда в наличии мотор-редукторы, тали, токоподводы, пульты.
Выезд инженера на объект
Выезд специалиста для диагностики и ремонта в течение 48 часов.
Мы сопровождаем оборудование весь срок службы — от ввода в эксплуатацию до планового ремонта
Что вы получаете после установки козлового крана
Мы отвечаем за работу крана на всём жизненном цикле: от первой поставки до планового обслуживания. Поэтому наши клиенты не сталкиваются с простоем оборудования.
- Паспорта на козловой кран и все значимые компоненты.
- Инструкция по монтажу и эксплуатации. На кран и таль отдельно.
- Пошаговое руководство по обслуживанию на три года для ЧТО и ПТО.
- Гарантия до 24 месяцев.
- Контакт инженера для связи.
Мы не просто поставляем кран, а обеспечиваем его работу на долгие годы.
Частые вопросы
Козловой кран — это грузоподъёмное оборудование с пролётной конструкцией и собственными опорными стойками. Он перемещается по наземному рельсовому пути либо выполняется в мобильном исполнении.
Мостовой кран опирается на подкрановые конструкции здания, а козловой имеет собственные опоры и может работать на открытой площадке.
Основные виды — однобалочные, двухбалочные, передвижные, полукозловые, мобильные крановые установки и МПУ с увеличением высоты.
Однобалочный вариант подходит для стандартных нагрузок и умеренной интенсивности работы на складах, строительных и производственных площадках.
Двухбалочную конструкцию выбирают при повышенной грузоподъёмности, большом пролёте, интенсивной эксплуатации или необходимости установить тяжёлую грузовую тележку.
Для представленного оборудования указан ориентировочный диапазон от 12 до 40 м. Точное значение рассчитывается по грузоподъёмности, конструкции и размерам рабочей зоны.
Да. Доступны подвесной пульт и радиоуправление. Для отдельных объектов применяется управление из кабины или комбинированная система.
Да, для таких условий предусмотрено специальное исполнение с диапазоном эксплуатации от −40 до +40 °C.
В зависимости от груза применяются крюковая подвеска, траверса, захват, грейфер, электромагнит и другие устройства.
От грузоподъёмности, пролёта, высоты подъёма, длины пути, типа опор, способа перемещения, управления, грузозахватного устройства и условий эксплуатации.
Нужно указать массу и размеры груза, пролёт, высоту подъёма, длину рабочей зоны, покрытие площадки, режим работы, способ управления и условия эксплуатации. При наличии можно приложить план и фотографии объекта.
